ROHM Semiconductor BDL00A5 LDO稳压器
ROHM Semiconductor BDL00A5 LDO稳压器系列包括BDL00A5NUF-C和BDL00A5EFJ-C，适用于各种汽车应用电源。此系列线性稳压器设计用于高达20V的绝对最高电压，输出电流最高可达500mA，典型电流消耗为30µA。参考电压精度（ADJ引脚电压精度）具有 ±2%的极高精度。输出电压可通过连接到ADJ引脚的外部电阻分压器调节，范围为1V至17V。BDL00A5集成了输出关断功能。EN引脚上的逻辑 “高” 电平可启用该器件；在另一侧，该器件受EN引脚上的逻辑 “低” 电平输入控制，进入禁用状态。
ROHM Semiconductor BDL00A5 LDO稳压器提供集成过流保护，可保护器件免受短路或过载造成的损坏。该稳压器还内置有热关断保护，以避免过热造成损坏。此外，低ESR陶瓷电容器非常适合用于相位补偿。
特性
- 符合 AEC-Q100
- 功能安全支持型汽车安全产品
- 输出关断功能（EN功能）
- 过流保护（OCP）
- 热关断保护(TSD)
- 封装尺寸
- VSON10FV3030 3.0 mm x 3.0 mm x 1.0 mm
- HTSOP-J8 4.9 mm x 6.0 mm x 1.0 mm
应用
- 汽车应用（动力总成、车身ECU）
- 车载信息娱乐系统
规范
- 宽温度范围（Tj）：-40°C至+150°C
- 工作输入电压范围：2.9V至18V
- 电流消耗：30µA（典型值）
- 关断电路电流：0µA（典型值）
- 输出电流能力：500 mA
- 高ADJ电压精度：±2%
- 输出电压：1 V至17 V

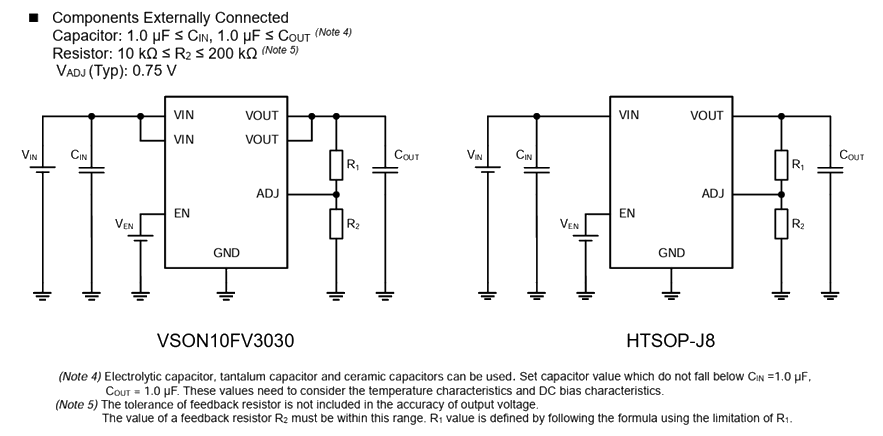

典型应用电路
