ROHM Semiconductor BDxFD0和BDxFDA单输出LDO稳压器

ROHM Semiconductor BDxFD0和BDxFDA单输出低压差（LDO）稳压器是低饱和器件，支持35V耐压。 此系列稳压器具有可调和固定型输出、2A输出电流以及低ESR电容器。BDxFD0和BDxFDA稳压器内置过流保护（OCP）电路，可防止IC输出短路。此系列稳压器采用HRP5/TO263-5封装，非常适合用于通用应用。

特性

  • 直流输出电流为 2 A
  • 可调和固定型输出
  • 采用PDMOS输出实现低饱和特性
  • 内置热关断电路，可保护IC免受过载造成的热损坏
  • 低ESR电容器
  • 过流保护（OCP）电路，可防止IC输出短路
  • 采用HRP5/TO263-5封装
  • 工作温度范围：-40 °C至105 °C
  • 非常适合用于通用应用

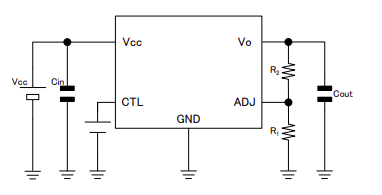

输出电压可调型典型应用电路

应用电路图 - ROHM Semiconductor BDxFD0和BDxFDA单输出LDO稳压器

输出电压可调型框图

框图 - ROHM Semiconductor BDxFD0和BDxFDA单输出LDO稳压器

输出电压固定型框图

框图 - ROHM Semiconductor BDxFD0和BDxFDA单输出LDO稳压器

数据手册

View Results ( 15 ) Page
物料编号 数据表 Ib - 输入偏流 输入电压 - 最大值 线路调整率 回动电压—最大值 回动电压 输出电压 输出类型 输入电压 - 最小值 输出电压范围 参考电压 PSRR/纹波抑制—典型值 最小工作温度 最大工作温度
BDJ2FD0WHFP-TR BDJ2FD0WHFP-TR 数据表 1 mA 32 V 20 mV 550 mV 400 mV 12 V Fixed 50 dB - 40 C + 105 C
BD50FD0WHFP-TR BD50FD0WHFP-TR 数据表 1 mA 32 V 20 mV 550 mV 400 mV 5 V Fixed 55 dB - 40 C + 105 C
BD00FD0WFP2-E2 BD00FD0WFP2-E2 数据表 1 mA 32 V 20 mV Adjustable 1.5 V to 16 V 750 mV 55 dB - 40 C + 105 C
BD50FD0WFP2-E2 BD50FD0WFP2-E2 数据表 1 mA 32 V 20 mV 550 mV 400 mV 5 V Fixed 55 dB - 40 C + 105 C
BD00FDAWHFP-TR BD00FDAWHFP-TR 数据表 1 mA 32 V 20 mV 550 mV 400 mV Adjustable 1 V 1.5 V to 30 V 750 mV 55 dB - 40 C + 105 C
BD30FD0WHFP-TR BD30FD0WHFP-TR 数据表 1 mA 32 V 20 mV 3 V Fixed 4 V 55 dB - 40 C + 105 C
BD33FD0WHFP-TR BD33FD0WHFP-TR 数据表 1 mA 32 V 20 mV 3.3 V Fixed 55 dB - 40 C + 105 C
BD80FD0WHFP-TR BD80FD0WHFP-TR 数据表 1 mA 32 V 20 mV 550 mV 400 mV 8 V Fixed 50 dB - 40 C + 105 C
BD90FD0WHFP-TR BD90FD0WHFP-TR 数据表 1 mA 32 V 20 mV 550 mV 400 mV 9 V Fixed 50 dB - 40 C + 105 C
BDJ5FD0WHFP-TR BDJ5FD0WHFP-TR 数据表 1 mA 32 V 20 mV 550 mV 400 mV 15 V Fixed 50 dB - 40 C + 105 C
发布日期: 2025-05-18 | 更新日期: 2025-06-26
