ROHM Semiconductor BM62300 MUV三相无刷电机前置驱动器
ROHM Semiconductor BM62300MUV三相无刷电机前置驱动器支持24V电源，控制采用外部功率晶体管结构的电机驱动器。BM62300 MUV前置驱动器可检测三个霍尔传感器上的转子位置。此外，ROHM BM62300MUV前置驱动器还通过将输出电流作为正弦波形来实现静音运行和低振动。
特性
- 支持外部功率晶体管 (Nch+Nch)
- 内置升压电路
- 3个霍尔正弦波180度电动驱动
- 自动引线角度设置
- PWM输入上速度控制
- 软启动功能
- 极选择数量
- 电流限制功能
- 内置节能功能
- 旋转方向设置
- 短断路限制
- 内置多种保护功能（高速旋转保护、低速旋转保护、过压保护 (OVLO)、欠压锁定 (UVLO)、热关断 (TSD)）
应用
- 风扇电机
- 泵用电机
- 吊扇
- 其他一般消费类设备
规范
- 输入电压范围：8V至28V
- 外部功率晶体管上栅极驱动电压：VCC+7.5V（典型值）
- 外部功率晶体管较低栅极驱动电压：9.0V（典型值）
- 开关频率：40kHz（典型值）
- 待机电流：0.6mA（典型值）
- 工作温度范围：-25°C至+85°C
典型应用电路

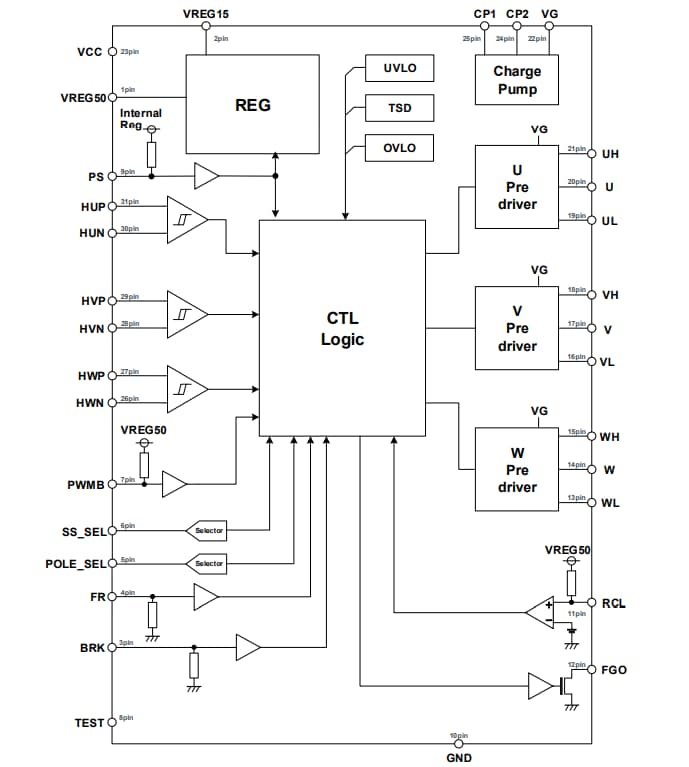

框图
