ROHM Semiconductor BM64300MUV/BM64070MUV无刷电机前置驱动器
ROHM Semiconductor BM64300MUV/BM64070MUV三相无刷电机前置驱动器支持48V电源，控制采用外部FET结构的电机驱动器。
BM64070MUV具有速度反馈控制功能，通过调整输入PWM信号的旋转频率特性来控制输出PWM占空比。
BM64300MUV通过3个霍尔传感器检测转子位置。此外，通过使输出电流成为正弦波来实现静音和低振动运行。
特性
- BM64300MUV-
- PWM占空比输入的速度控制
- 外部输出FET Nch+Nch
- 内置升压电路
- 3个霍尔正弦波驱动
- 自动引线角度控制
- 电机极选择功能
- 软启动功能
- 死区时间设置
- 电流限制功能
- 省电功能
- 旋转方向设置
- 短制动控制
- 内置保护功能（电机锁定保护[MLP]、高速旋转保护、过压锁定[OVLO]、欠压锁定[UVLO]、热关断[TSD]、过流保护[OCP]）
- BM64070MUV-
- PWM占空比输入的速度控制
- 外部输出FET Nch+Nch
- 内置升压电路
- 无传感器正弦波驱动
- 自动引线角度控制
- 死区时间设置
- 电流限制功能
- 省电功能
- 旋转方向设置
- 短制动控制
- 速度反馈控制
- 能够通过内置OTP设置电机转速表和各种参数
- 内置保护功能（电机锁定保护[MLP]、高速旋转保护、过压锁定[OVLO]、欠压锁定[UVLO]、热关断[TSD]、过流保护）[OCP]
应用
- 风扇电机
- 其他一般消费类设备
规范
- BM64300MUV-
- 工作电源电压范围：28V至63V
- 输出PWM频率：40kHz（典型值）
- 待机电流：1.2mA（典型值）
- 工作温度范围：-40°C至+105°C
- BM64070MUV-
- 工作电源电压范围：28V至77V
- 电路电流 (ICC)：6.4mA（典型值）
- 工作温度范围：-40°C至+105°C

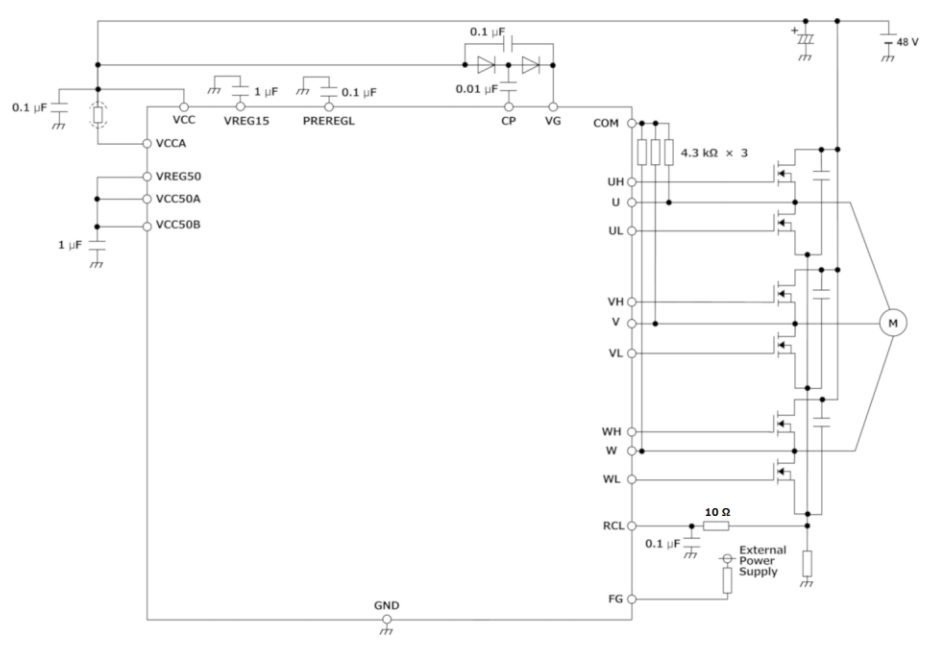

典型应用电路
