ROHM Semiconductor BU69090NUX单相电机驱动器
ROHM Semiconductor BU69090NUX单相电机驱动器是一款5V全波风扇电机驱动器，内置霍尔元件。该电机驱动器提供 自动增益控制（AGC）功能，通过软开关实现静音驱动，通过其待机功能实现低电池消耗。ROHM Semiconductor BU69090NUX电机驱动器具有PWM速度控制、锁定保护、自动重启以及快速启动功能。该电机驱动器适合用于笔记本电脑冷却风扇。
特性
- 5V单相全波风扇电机驱动器
- 内置霍尔元件
- AGC功能
- PWM速度控制
- 软开关驱动（PWM类型）
- 低PWM占空比启动辅助功能
- 快速启动功能
- 待机模式
- 锁定保护和自动重启
- 紧凑型封装
- 转速脉冲信号 (FG) 输出
规范
- 电源电压范围：1.8V至5.5V
- VSON008X2030封装，尺寸为2 mm x 3 mm x 0.6 mm
- 输出电压：0.2A时为0.16V（典型值）（高和低总总电压）
- 工作温度范围：-40 °C至+85 °C

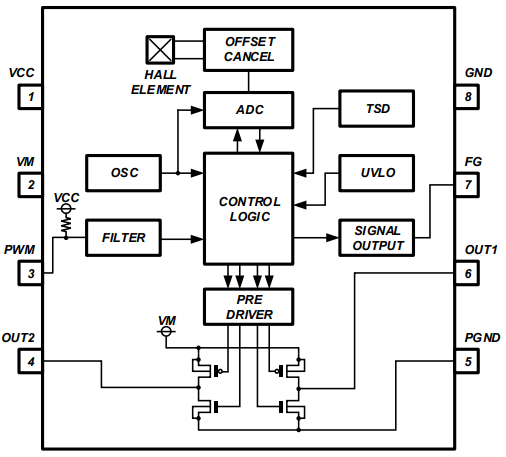

框图

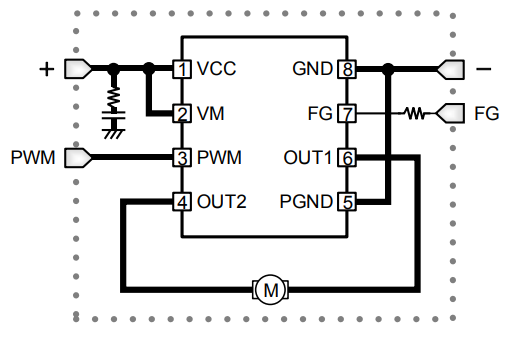

应用电路图
