ROHM Semiconductor Power LSI系列频闪充电控制IC
ROHM Semiconductor Power LSI系列频闪充电控制IC是自振荡开关稳压器，采用了变压器。该LSI系列设有内置IGBT驱动器和各种保护电路 (TSD、UVLO、SDP）。该LSI系列频闪充电控制IC高效应用于多频闪设备的充电电容器。
特性
- 内置低Vth 48 V DMOS
- 通过RADJ引脚可调变压器一次侧峰值电流
- 通过START引脚进行充电控制开关
- 包括高精度全充电电压检测电路和输出引脚
- 各种内置保护电路（TSD、UVLO、SDP）
- 内置IGBT驱动器
- 3.0mm × 2.0mm × 0.6mm VSON010X3020
应用
- 数码相机
- 手机
规范
- SW引脚输入范围：至48V
- SW引脚峰值电流：0.5A±20%
- 满充电检测电压（直流）：1.0V±1.1%
- 满充电检测电压（交流，200ns）：1.0V-1.1%至1.35%
- 满充电检测电压（交流，100ns）：1.0V-1.1%至1.6%
- Vth(START,IGBT_AN)：0.6V至1.5V

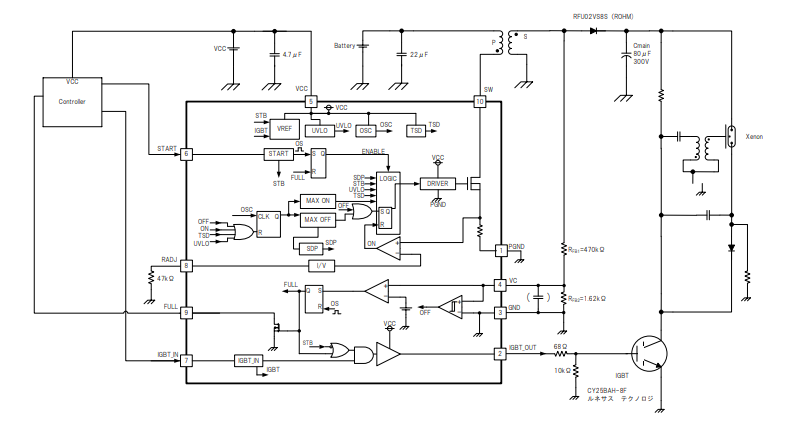

应用电路
框图
