ROHM Semiconductor TLR237xY-C 运算放大器
ROHM Semiconductor TLR237xY-C运算放大器是轨至轨输入/输出单片集成电路的单路或双路独立CMOS运算放大器。TLR237xY-C具有4V至16V的宽工作电压范围、低输入偏置电压、低噪声、低输入偏置电流和高输出驱动能力。
ROHM TLR237xY-C运算放大器适用于汽车应用，包括发动机控制单元、电动助力转向、防抱死制动系统和传感放大器。
特性
- 符合 AEC-Q100
- 功能安全支持型汽车安全产品
- 低噪声
- 高输出驱动力
- 轨至轨输入/输出
- 宽工作电源电压范围
应用
- 发动机控制单元
- 电动助力转向系统 (EPS)
- 防抱死制动系统 (ABS)
- 汽车电子产品
- 传感器放大器
- 电池供电设备
- 电流监控放大器
- ADC前端、缓冲器放大器
- 光电二极管放大器
- 放大器
规范
- 最大输入失调电压：1.5mV
- 输入参考噪声电压密度
- f=10Hz：12nVNHz（典型值）
- f=1kHz：25nV/Hz（典型值）
- 输入共模电压范围为Vss至Vdd
- （典型值）输入偏置电流为2.5pA
- （典型值）输出电流（VOUT=0.5V）为22mA
- 工作电源电压范围
- 单电源：4.0 V至16.0 V
- 双电源：±2.0 V至±8.0 V
- 工作温度范围：-40 °C至+125 °C
- SSOP5封装尺寸为2.90mmx2.80mmx1.25mm
- SOP-J8封装尺寸为4.9mmx6.0mmx1.65 mm

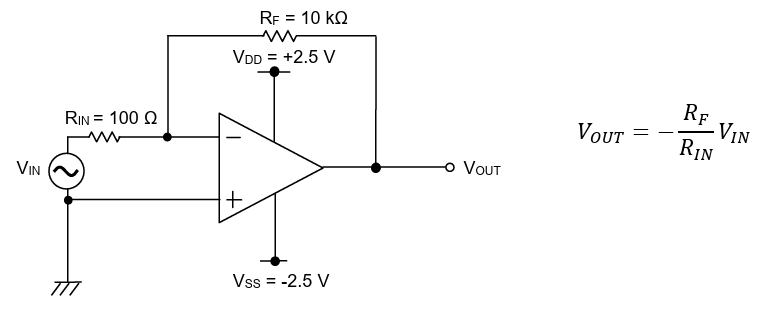

典型应用电路
方框图
View Results ( 2 ) Page
| 物料编号 | 数据表 | 封装 / 箱体 | 通道数量 |
|---|---|---|---|
| TLR2371YG-CTR |  |
SSOP-5 | 1 Channel |
| TLR2372YFJ-CE2 | |
SOP-J-8 | 2 Channel |
