ROHM Semiconductor WL-CSP系列EEPROM
ROHM Semiconductor WL-CSP系列EEPROM是高达8Kbit的串行EEPROM，采用I2C总线接口。此系列器件专为日常电子设备而设计。WL-CSP EEPROM采用双端口设计，分别为串行时钟（SCL）和串行数据（SDA），用于实现所有控制。此系列器件的工作电压高达5.5V，工作频率高达400kHz。WL-CSP EEPROM采用UCSP30L1（4引脚）、VCSP50L1或VCSP50L2封装。
特性
- 所有控制均可通过串行时钟（SCL）和串行数据（SDA）两个端口实现
- 工作电压高达5.5V，工作频率可达400kHz
- 16字节/32字节页面写入模式
- 低电流消耗
- 数据保留期限：100年（Ta=25°C时）
- 开机复位电路
- 防止在低压时误写入
- 内置噪声滤波器和施密特触发器电路，用于降低SCL/SDA引脚的噪声
- 初始交付状态FFh
规范
- 写入周期：400万次（Ta=25°C时）
- 数据保留期限：100年（Ta=25°C时）
- 写入周期时间：5 ms（最大值）
- -40 °C至+85 °C环境工作温度
相关EEPROM
ROHM Semiconductor 125°C车用双线I2C总线EEPROM
设计用于双线汽车应用的I2C总线EEPROM，符合AEC-Q100标准。

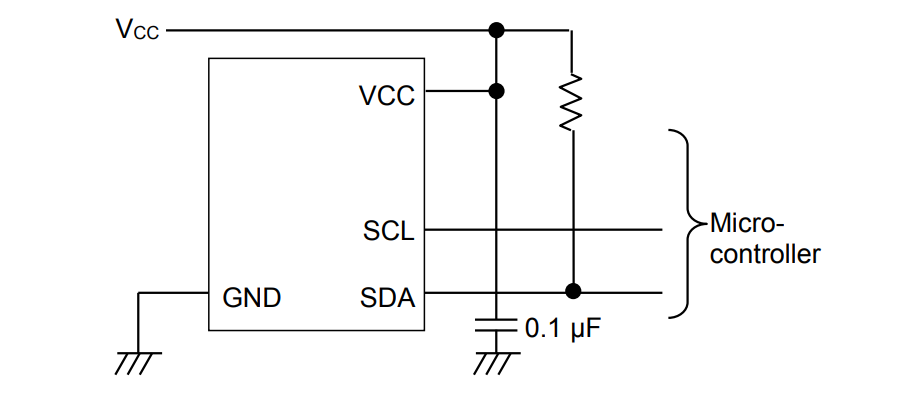

典型应用电路
