Samtec 2mm脚距Tiger Eye™分立式电线系统
Samtec 2mm脚距Tiger Eye™分立式电线系统可用作元件或完整组件，具有护罩、极化和键控设计。这些分立式电线系统具有金属闩锁和螺丝旋紧选项。2mm脚距Tiger Eye™分立式电线系统采用PVC或Teflon®电缆，可提供装配工具。
ISD2插座外壳
ISD2插座外壳具有金属闩锁、螺丝旋紧选项和24AWG至30AWG电缆。这些插座外壳是极化双排系统，具有60引脚和2mm脚距。
ISD2
ITD2端子外壳
ITD2端子外壳采用24AWG至30AWG电缆，具有极化双排系统（60引脚）和2mm脚距。
ITD2
CC81L压接触点
CC81L压接触点采用24AWG至30AWG电缆、2mm脚距、高性能多指铍铜和松散触点。
CC81L
CC81R压接触点
CC81R压接触点采用24AWG至30AWG电缆、2mm脚距、高性能多指铍铜和卷轴触点。
CC81R
T1M82-L压接端子
T1M82-L压接端子采用2mm脚距、24AWG至30AWG电缆、磷青铜和松散端子。
TIM82-L
T1M82-R压接端子
T1M82-R压接端子采用2mm脚距、24AWG至30AWG电缆、磷青铜和卷轴端子。
T1M82-R

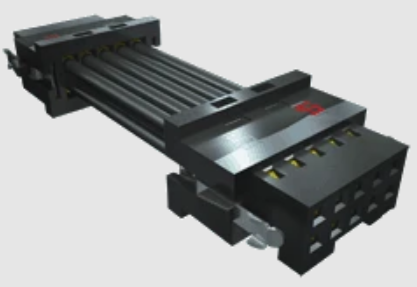

S2SD双排电缆组件
S2SD双排电缆组件具有2mm脚距、高性能Tiger Eye™触点，以及24AWG至30AWG PVC电线。这些电缆组件是极化双排系统，具有60引脚、金属闩锁、螺丝旋紧选项和插接护罩端子板。
S2SD
S2SDT双排Teflon®电缆组件
S2SDT双排Teflon®电缆组件具有2mm脚距、高性能Tiger Eye™触点，以及24AWG至30AWG Teflon®电线。这些电缆组件是极化双排系统，具有60引脚、金属闩锁、螺丝旋紧选项和插接护罩端子板。
S2SDT

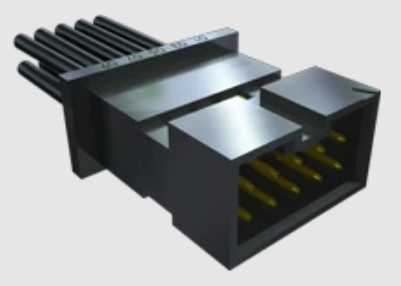

T2SD双排电缆组件
T2SD双排电缆组件具有2mm脚距和24AWG至30AWG PVC电线。这些电缆组件是极化双排系统，具有60引脚和插接护罩Tiger Eye™插槽条。
T2SD
T2SDT双排Teflon®电缆组件
T2SDT双排Teflon®电缆组件具有2mm脚距和24AWG至30AWG Teflon®电线。这些电缆组件是极化双排系统，具有60引脚和插接护罩Tiger Eye™插槽条。
T2SDT
T2M高可靠性分立式电线接头
T2M高可靠性分立式电线接头具有2mm脚距、0.50mm方柱触点系统，以及高达8Gbps的性能。这些导线接头采用垂直直角方向和通孔表面贴装端接。T2M电线接头非常适合用于与坚固的Tiger Eye™触点插座插配。
T2M
S2M高可靠性分立式电线插座
S2M高可靠性分立式电线插座具有高达8Gbps性能、Tiger Eye™触点系统、垂直方向和2mm脚距。这些电线插座非常适合用于具有60引脚的极化双排系统。
S2M
特性
- 高可靠性Tiger Eye™接触系统
- 金属闩锁和螺丝旋紧选项
- 带护罩、极化和键控
- PVC或Teflon®电缆
- 可用作元件或完整组件
- 组装工具
其他资源
视频
S2M/T2M 2mm脚距加固型Tiger Eye™连接器
Samtec S2M/T2M 2mm脚距加固型Tiger Eye™连接器
在各种堆叠高度下具有高可靠性和高达8Gbps性能。
| 物料编号 | 数据表 | 安装风格 | 端接类型 | 触点类型 |
|---|---|---|---|---|
| ISD2-05-D-M |  |
Cable Mount / Free Hanging | Crimp | Socket (Female) |
| T2M-120-01-L-D-TH-DS | Through Hole | Solder Pin | Pin (Male) | |
| T2M-130-01-S-D-SM-DS | SMD/SMT | Solder | Pin (Male) | |
| T2M-102-01-L-D-SM-WT | SMD/SMT | Solder | Pin (Male) | |
| S2M-125-01-L-D | |
Socket (Female) | ||
| T2M-105-01-L-D-TH-WT | Through Hole | Solder Pin | Pin (Male) | |
| ISD2-15-D-M | |
Cable Mount / Free Hanging | Crimp | Socket (Female) |
| T2M-104-01-L-D-SM-WT | SMD/SMT | Solder | Pin (Male) | |
| T2M-105-01-L-D-SM-WT-K-TR | SMD/SMT | Solder | Pin (Male) | |
| ISD2-02-D-M | |
Cable Mount / Free Hanging | Crimp | Socket (Female) |
