Samtec 18GHz至110GHz射频互连解决方案
Samtec提供完整的射频互连解决方案，支持从传统sub-6 GHz频率到110GHz微波/毫米波频率（亚太赫兹频谱）。Samtec的精密射频产品支持18GHz至110GHz频率范围，具有精确、可重复的电气和机械性能以及低驻波比 (VSWR)。接口类型包括1mm、1.35mm、1.85mm、2.40mm、2.92mm、3.50mm、SSMA、SMA、SMP、SMPM、联动SMPM、N型和TNCA。这些器件可提供端到端微波电缆组件、相位和幅度稳定的高性能微波电缆组件、电路板连接器、电缆连接器，以及系列内和系列间适配器选项。
特性
- 电缆组件：
- Nitrowave™相位和幅度稳定、高性能微波组件，采用Samtec标志性橙色
- 性能优化超越传统行业目标，以支持新兴应用
- 低损耗柔性微波电缆组件，直径范围从0.047”到0.277”
- 成对相位匹配精度低至1ps
- 更小直径电缆组件，适用于更高频率和更小弯曲半径
- 更大直径电缆组件，适用于更长距离和更低损耗
- 应用工具，用于组装、安装/拆卸
- 连接器和适配器：
- 无焊锡、带对准功能的压缩安装
- 垂直安装或窄体/宽体边缘发射
- 单通道推入式连接器（SMPM、SMP）
- 多通道、组装式推入式连接器（Magnum RF®）
- 板对板和电缆对板解决方案
- 系列内和系列间适配器
- 电缆连接器，用于连接常见行业标准电缆（查看兼容性指南）
1mm
• 性能达110GHz（W频段）
• 坚固的机械设计和螺纹连接
• 50Ω阻抗
• 适用于高性能测试应用
• 0.047"低损耗柔性微波电缆组件（RF047-A系列）
• 边缘发射和无焊压缩，带窄体以提高密度（100-EL系列）
• 电缆连接器（PRF10系列）
• 系列间适配器（1mm至1.85mm：PRFBA系列）
• 提供RF扭矩扳手，便于安装/拆卸（CAT-RF-TRQ-03系列）
1.35mm
• 性能达90GHz（E频段）
• 坚固的机械设计和螺纹连接
• 50Ω阻抗
• 适用于高性能测试应用
• 0.047"低损耗柔性微波电缆组件（RF047-A系列）
• 垂直发射和无焊压缩：带状线或微带/CPW（135系列）
• 对准功能确保连接器性能达到峰值
• 电缆连接器（PRF13系列）
• 提供RF扭矩扳手，便于安装/拆卸（CAT-RF-TRQ-01系列）
1.85mm
• 性能可达65GHz
• 坚固的机械设计和螺纹连接
• 50Ω阻抗
• 与2.40mm互配
• 适用于高性能测试应用
• 0.047”和0.086”低损耗柔性微波电缆组件（RF047-A、RF086系列）
• 垂直发射，无焊压缩：带状线或微带/CPW（185-CM系列）
• 对齐功能确保连接器性能达到峰值
• 边缘发射，无焊压缩，带窄体设计以提高密度（185-EL）
• 电缆连接器（PRF18系列）
• 系列内和系列间适配器（1.85mm至1.85mm：PRFIA系列；1mm至1.85mm：PRFBA系列）
• 提供RF扭矩扳手，便于安装/拆卸（CAT-RF-TRQ-01系列）
2.4mm
• 性能可达50GHz
• 坚固的机械设计和螺纹连接
• 50Ω阻抗
• 与1.85mm兼容
• 适用于高性能测试应用
• Nitrowave™相位和幅度稳定的高性能微波电缆组件（LL043系列）
• 0.047"和0.086"低损耗柔性微波电缆组件（RF047-A、RF086系列）
• 垂直发射，无焊压缩：带状线或微带/CPW（240-CM系列）
• 对准功能确保连接器性能达到峰值
• 边缘发射，无焊压缩，带窄体设计以提高密度（240-EL）
• 电缆连接器（PRF24系列）
• 系列内适配器（PRFIA系列）
• 提供RF扭矩扳手，便于安装/拆卸（CAT-RF-TRQ-01系列）
2.92mm
• 性能可达40GHz
• 坚固的机械设计，螺纹连接
• 50Ω阻抗
• 与3.50mm和SMA互配
• 适用于高性能测试应用
• Nitrowave™相位和幅度稳定的高性能微波电缆组件（LL043系列）
• 0.047“和0.086”低损耗柔性微波电缆组件（RF047-A、RF086系列）
• 垂直发射，无焊压缩：带状线或微带/CPW（292-CM系列）
• 对准功能确保连接器性能最佳
• 窄体边缘发射，无焊压缩（292-EL）
• 0.500“宽边发射带无焊压缩，适用于现有电路板设计（292-ELW）
• 电缆连接器（PRF92系列）
• 系列内和系列间适配器（2.92mm至2.92mm：PRFIA系列，以及2.92mm至SMPM：PRFBA系列）
• 提供RF扭矩扳手，便于安装/拆卸（CAT-RF-TRQ-01系列）
3.50mm
• 性能可达34GHz
• 50Ω阻抗
• 坚固的机械设计和螺纹连接
• 与2.92mm和SMA兼容
• 电缆连接器（PRF35系列）
SMA至26.5GHz
• 性能可达26.5GHz
• 坚固的机械设计和螺纹连接
• 50Ω阻抗
• 与2.92mm和3.50mm兼容
• Nitrowave™相位和幅度稳定的高性能微波电缆组件（LL043系列）
• 0.047“、0.086”、0.178“和0.277”低损耗柔性微波电缆组件（RF047-A、RF086、RF180 和 RF280系列）
• 通孔、混合技术、表面贴装或边缘贴装焊接电路板连接器（SMA系列）
• 电缆连接器（PRF01系列）
• RF扭矩扳手，便于安装/拆卸（不锈钢SMA：CAT-RF-TRQ-01系列，黄铜SMA：CAT-RF-TRQ-02系列）
SMPM
• 性能可达65GHz
• 带推入式连接器的并联或单通道解决方案，实现快速、轻松的连接
• 离散式单通道微波电缆组件和电路板连接器，具有不同定位销（RF047-A、RF086和SMPM系列）
• Magnum RF®联动解决方案可将密度提高 40%，减少加工时间，并实现更好的位置对齐
• Magnum RF®联动0.047"和0.086"微波电缆组件和电路板连接器，间距为0.140"（GC47、GC86、GPPC和GPPB）
• 板对板或电缆对板连接组件，包括超低轮廓设计
• 系列内及系列间适配器（SMPM到SMPM：PRFIA系列，2.92mm到SMPM：PRFBA系列）

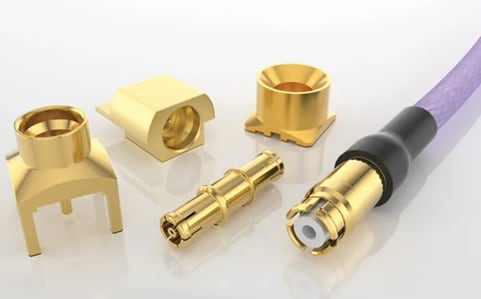

SMP
• 性能可达40GHz
• 推入式耦合，实现快速、轻松的连接和盲插
• 补偿X和Y方向的对齐误差
• 50Ω阻抗
• 板对板或电缆对板连接组件
• 全卡位、限位卡位、平滑孔口或缓冲保护层
• 0.047"和0.086"低损耗柔性微波电缆组件（RF047-A、RF086和RF23C系列）
• 表面贴装短桩发射、混合技术带短桩发射、边缘安装或通孔（SMP系列）
• 系列间子弹型适配器（SMP-B 系列）
• 电缆连接器 (PRF00 系列)

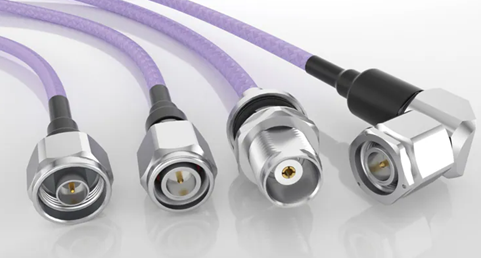

N型和TNCA
• 性能可达18GHz
• 更大直径，0.178"和0.277"电缆组件，适用于更长距离的更低损耗 (RF180和RF280)
• 电缆连接器 (N型：PRF06系列，TNCA：PRF04系列)
• 提供RF扭矩扳手，便于安装/拆卸（N型：CAT-RF-TRQ-05，TNCA：CAT-RF-TRQ-04系列）
柔性微波导管
• 性能：V频段（50GHz至75GHz）
• 柔性电缆设计，带螺纹连接（WF15系列）
• 动态稳定
• 近零损耗性能
• 超小型化设计
• 适配器：UG-385至螺纹波导插头（WGBA系列）
相关解决方案
特色产品
Samtec Magnum RF™连接器/电缆组件
联动、多位置射频块和电缆组件，用于毫米波应用。
Samtec PRF92精密电缆连接器
2.92mm精密射频互连，性能高达40GHz，额定阻抗为50Ω。
Samtec 低频射频电缆和互连器件
适用于50Ω 和75Ω 应用，配有各种直式和直角插孔、插头和隔板式插孔。
Samtec RF047-A毫米波电缆组件
0.047”低损耗柔性器件，具有50Ω 阻抗、 5mm 最小弯曲半径以及95pF/米电容。
