Seeed Studio 双千兆位以太网载板
Seeed Studio 双千兆位以太网载板配有双千兆位以太网端口和双USB 3.0端口，非常适合用于软路由器应用。该载板由Raspberry Pi计算模块4提供支持。双千兆位以太网载板设有板载双USB 3.0，带额外的USB 3.0引脚排针，用于更多外部端口。该载板设有各种I/O外设，包括MIPI CSI、MIPI DSI和micro-HDMI，可连接显示屏/摄像头。其他外设包括标准9引脚USB 3.0接头（用于更多USB扩展）、micro-SD卡插槽和FPC连接器。双千兆位以太网载板非常适合用于HTPC制造商、Linux开发人员、软件路由器爱好者和Raspberry Pi用户。典型应用包括软件路由器、物联网 (IoT) 和智能家居。
特性
- 紧凑尺寸 (75mm x 64mm x 21mm) ，具有丰富的I/O外设
- 双千兆位以太网连接器，用于软路由器应用
- 使用MIPI CSI、MIPI DSI和micro-HDMI接口实现摄像头/显示屏连接
- 板载双USB 3.0，带额外USB 3.0 9引脚排针，用于更多外部端口
- Micro-SD卡插槽，用于加载非eMMC版本CM4的系统图像
- 通过FPC连接器（I2C、SPI）实现更大可扩展性
- 外部风扇支持，带风扇电源连接器
- USB Type-C供电
规范
- Microchip的LAN7800 USB 3.0转GbE（千兆以太网网桥）
- USB：
- 2个USB 3.0端口
- 1个USB 3.0 9引脚排针
- Micro-SD存储卡槽
- 1个MIPI CSI连接器摄像头
- 显示器：
- 1个MIPI DSI连接器
- 1个Micro HDMI连接器
- FPC接口，用于I2C和SPI
- LAN7800工业温度范围：-40°C至85°C
- 75mm x 64mm x 21mm
应用
- 软件路由器
- 物联网
- 智能家居
- 摄像头项目

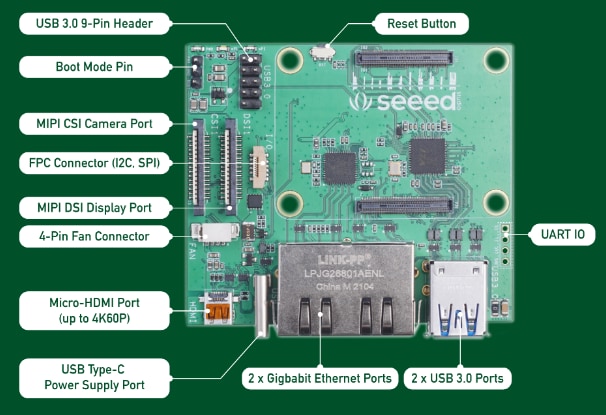

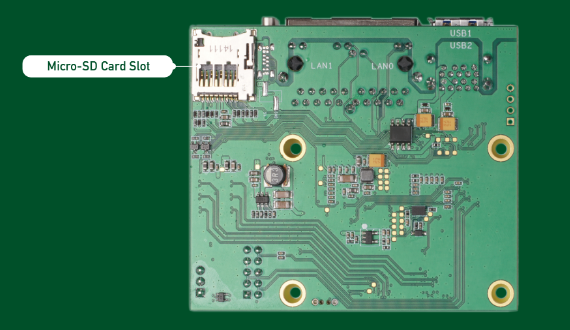

硬件概述
