Seeed Studio MXKit开发套件
Seeed Studio MXKit开发套件用于开发面向物联网和智能硬件原型开发的应用。该套件是开箱即用的智能硬件解决方案，有助于验证用户的软件和功能。这样即可快速安全地连接到云服务平台和手机， 从而缩短了开发周期和产品上市周期。
MXKit开发套件包括MXKit-Base、MXKit-Core、MXKit-Arduino（可选，该SKU中不包含）和MXKit-Sensor（可选，该SKU中不包含）。
MXKit-Base板是一款通用开发板，具有丰富的外设接口，可通过MXPort接口连接到MXKit-core板。它与所有MXKit-core板兼容。
MXKit-Core板是包含MXCHIP无线通信模块的IOT接入核心板。该模块通过MXPort接口连接到MXKit-base板。
MXKit-Sensor板是一款包含各类传感器的扩展板，有助于快速开发各种物联网应用。它通过标准Arduino接口连接到MXKit-base板。
MXKit-Arduino板采用标准的Arduino接口，与任何带Arduino接口的MCU开发板兼容，并为采用MXKit-Core板的用户产品提供物联网接入功能。它通过MXPort接口连接到MXKit-core板。
特性
- MXKit-Base简介
- MXKit-Base板与所有MXKit-Core板兼容，它包含丰富的外设接口，主要资源如下：
- MXPort接口通过板对板连接器连接到MXKit-core板。
- 标准Arduino接口
- JTAG/SWD接口
- 提供两个USB端口、可选电源：
- 5V至3.3V电压转换电路、用于模块运行的3.3V输出。
- 两位数拨盘开关：BOOT和STATUS
- 两个按钮：RESET和ELINK
- 设有自动控制电路，通过主机控制CP2015的DTR_SCI和RTS_SCI，从而实现自动控制系统的复位并进入Bootloader模式功能。

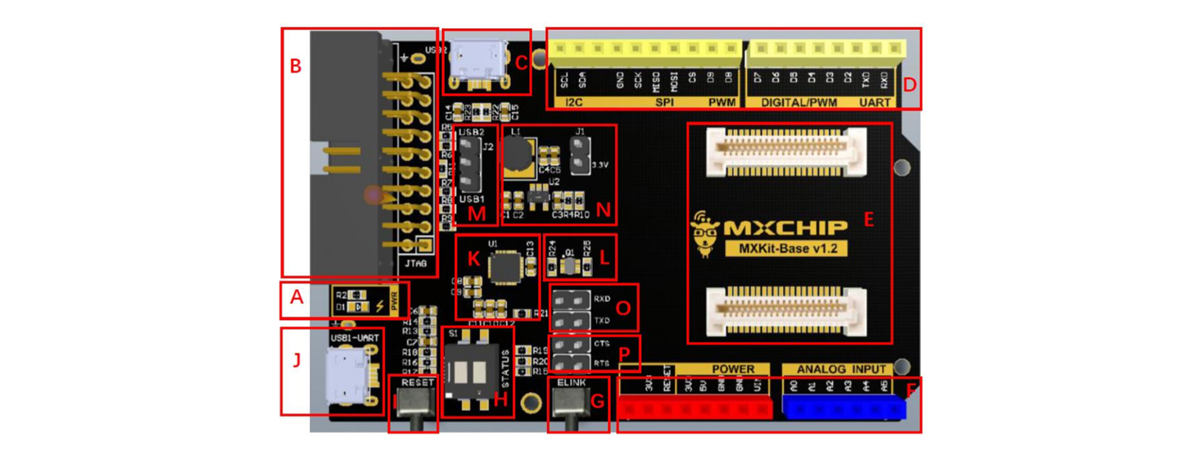

概述
• A：电源指示灯
• B：标准JTAG/SWD接口
• C：MicroUSB接口，用于系统电源和USB数据传输
• D、F：Arduino接口
• E：MXPort接口
• G：Easylink按钮
• H：两位数拨盘开关（BOOT和STATUS）
• I：RESET
• J：Micro USB接口，用于系统电源和USB转双UART功能
• K：USB转双UART
• L：自动控制电路
• M：功率选择
• N：5V至3.3V电源转换电路
• O：USER_UART_TXD和USER_UART_RXD用于无线模块的跳线终端
* 默认情况下短路。此时，模块的用户串口和调试串行日志信息从J输出；
* 不存在短路时，模块的用户串口的日志信息将从D中的UART端口输出。
• P：USER_UART_CTS & USER_UART_RTS用于无线模块的跳线终端
* 默认情况下短路，打开模块的用户串口硬件流量控制功能；
* 不存在短路时，用户的串口硬件流量控制模块的功能。
