Seeed Studio reTerminal

Seeed Studio reTerminal是一款紧凑型人机界面 (HMI) 器件，设计用于轻松高效地与物联网和云系统集成。reTerminal由Raspberry Pi计算模块4 (CM4) 提供支持，该模块包含四核 Cortex®-A72 CPU（运行频率为1.5GHz）。reTerminal采用5" IPS电容式多点触摸屏，分辨率为720x1280。它具有足够大的RAM (4GB) 来执行多任务处理，并具有足够大的eMMC存储 (32GB) 来安装操作系统，从而实现快速启动和整体顺畅体验。无线连接由双频2.4GHz/5GHz Wi-Fi®和蓝牙® 5.0 BLE提供。

Seeed Studio reTerminal包括一个高速扩展接口和丰富的I/O用于扩展。该器件具有各种安全特性，例如加密协处理器（带基于硬件的安全密钥存储）。它还具有内置模块，例如加速度计、光传感器和RTC（实时时钟）。reTerminal具有千兆位以太网端口，可实现更快网络连接，而且还设有双USB 2.0 Type-A端口。reTerminal设有40引脚Raspberry Pi兼容接头，适合用于各种物联网应用。

特性

集成模块化设计，具有高稳定性和可扩展性
由Raspberry Pi计算模块4提供支持，具有4GB RAM/32GB eMMC
5" IPS电容式多点触摸屏（1280 x 720和293PPI）
无线连接，带双频2.4GHz/5GHz Wi-Fi和蓝牙5.1 BLE
高速扩展接口和丰富的I/O，可实现更高可扩展性

具有基于硬件的安全密钥存储的密码协处理器
内置模块，例如加速度计、光传感器和RTC
千兆位以太网端口和双USB 2.0 Type-A端口

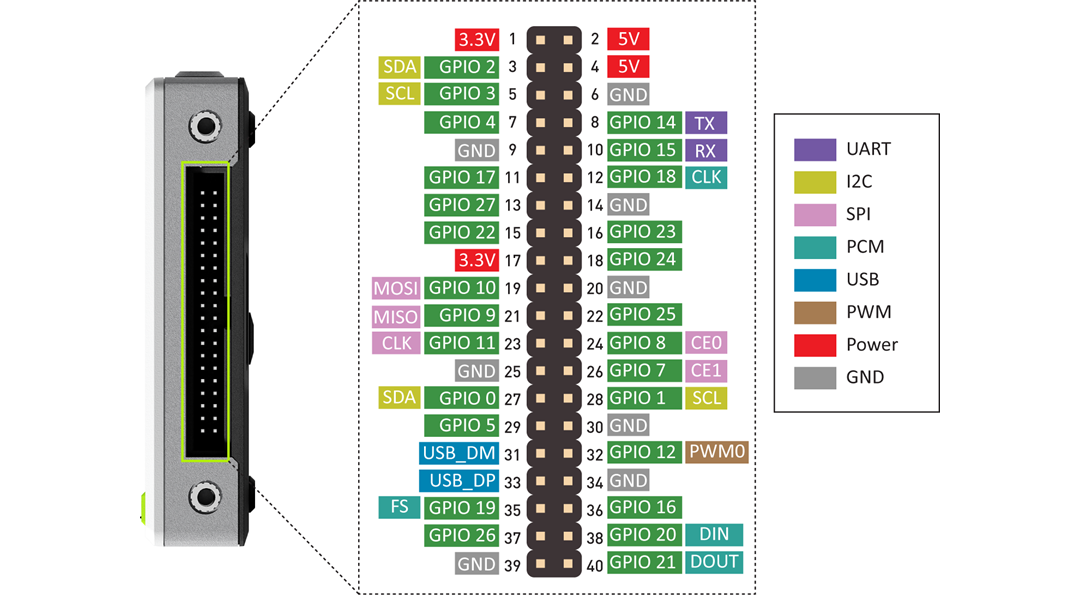

40引脚Raspberry Pi兼容接头，用于物联网应用

应用

嵌入式Linux终端设备
智能工厂
智能仓库
智能家居

机器学习和边缘AI应用
物联网控制器
手持设备

规范

处理器
- Broadcom BCM2711四核Cortex-A72 (Arm v8)
- 64位SoC @ 1.5GHz
存储器
- 4GB LPDDR4，带片上ECC
- 32GB eMMC闪存
无线连接
- 2.4GHz和5.0GHz IEEE 802.11b/g/n/ac
- 蓝牙5.0、BLE
显示
- 5" 720 x 1280 LCD
- 电容式触摸面板（支持多点触摸）
视频
- 1个Micro HDMI输出（支持高达4Kp60）
- 1个双通道MIPI CSI摄像头接口
- H.265（4Kp60解码）
- H.264（1080p60解码、1080p30编码）
- OpenGL ES 3.0显卡
板载模块
- 实时时钟
  - NXP Semiconductors PCF8563T
  - 低备份电流：0.25μA（V_DD=3.0V，T_amb=25℃时典型值）
- 加速度计
  - STMicroelectronics LIS3DHTR
  - 16位、±2g/±4g/±8g/±16g动态可选满量程
- 加密
  - Microchip Technology ATECC608A
  - 基于硬件的安全密钥存储、非对称签名、验证、密钥协议
- 光传感器
  - Lite-On LTR-303ALS-01
- 内部IO扩展
  - Microchip Technology MCP23008-E

外部I/O
- GPIO
  - 高达5个UART
  - 高达5个I2C
  - 高达5个SPI
  - 1个SDIO接口
  - 1个DPI（并行RGB显示屏）
  - 1x PCM
  - 1个PWM通道
  - 多达3个GPCLK输出
- 垂直扩展接口
  - 1个PCIe单通道主机，Gen 2 (5Gbps)
  - 1个USB 2.0端口（高速）
  - 26个GPIO
  - POE
- 其他
  - 千兆位以太网端口 (RJ45)
  - 双USB 2.0 Type-A端口
功率
- 5VDC、1A（最小值）
- 建议5VDC、2A
机械
- 尺寸： 140mm x 95mm x 21mm
- 重量（无盒）： 0.285kg
- 重量（带盒）： 0.43kg
