Seeed Studio 带Raspberry Pi计算模块4的迷你路由器
Seeed Studio带Raspberry Pi计算模块4的迷你路由器设计用于软路由器应用，具有双千兆位以太网端口和USB 3.0端口。Raspberry Pi计算模块4预装有4GB RAM和32GB eMMC，可实现快速启动和顺畅的整体体验。安装的CM4可替换为任何其他所需的CM4。
在两个千兆位以太网端口 (RJ45) 中，一个以太网端口连接CM4模块的千兆位以太网PHY（基于Broadcom BCM54210PE）； 另一个千兆位以太网端口连接Microchip的LAN7800 USB 3.0转GbE（千兆位以太网网桥）。这里的USB 3.0接口从CM4模块的PCIe接口扩展。此外，两个端口均可支持高达1Gbps速度。
Seeed Studio带Raspberry Pi计算模块4的迷你路由器设有各种I/O外设，例如MIPI CSI、MIPI DSI、用于连接显示屏/摄像头的micro-HDMI、用于扩展USB的标准9引脚USB 3.0接头、micro-SD卡插槽以及FPC连接器，均具有紧凑外形。
计算模块4包括PC/ABS外壳，顶部采用铝合金，其设有大散热片，可在极端负载下冷却CM4。该外壳提供更好的保护，非常适合用于工业应用。外壳具有长橡胶脚，放在平坦表面上时更稳定，采用两种不同方法安装。一种是使用键孔插槽壁装式，以两个不同方向将其悬挂在墙壁上，或使用三个安装孔将其安装到DIN导轨上。
特性
- 由Raspberry Pi计算模块4提供支持，具有4GB RAM/32GB eMMC
- 紧凑尺寸 (75mm x 64mm x 21mm) ，具有丰富的I/O外设
- 预装双千兆位以太网连接器和OpenWrt固件，实现软件路由器应用
- 使用MIPI CSI、MIPI DSI和micro-HDMI接口实现摄像头/显示屏连接
- 板载双USB 3.0，带额外USB 3.0 9引脚排针，用于更多外部端口
- Micro-SD卡插槽，用于加载非eMMC版本CM4的系统图像
- 通过FPC连接器（I2C、SPI）实现更大可扩展性
- 外部风扇支持，带风扇电源连接器
- 使用USB Type-C™供电
- 铝合金顶部，带大散热片，散热性能更好
- PC/ABS外壳，具有更好的保护，适合用于工业应用
- 外壳有长橡胶脚，放在平坦表面上时更稳定
- 键孔插槽壁装式，能以两个方向悬挂
- DIN导轨安装支持，带3个安装孔
应用
- 软件路由器
- 物联网
- 智能家居
- 摄像头项目
套件内容
- 1个双千兆位以太网载板，用于Raspberry Pi CM4，带4GB RAM、32GB eMMC
- 1个铝制外壳
- 1个国际壁式适配器电源5VDC 4A – Type-C（带美式/澳式/英式/欧式插头）
相关产品
Microchip Technology 有线连接
以太网解决方案，用于实现稳健、可靠、高速的连接和控制。
视频

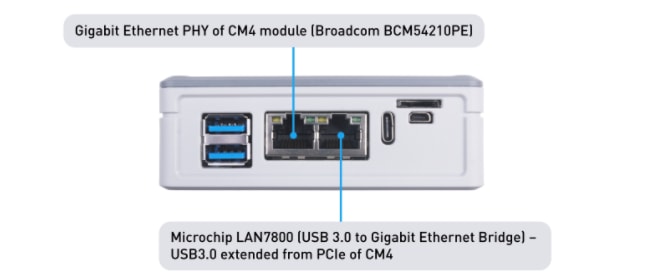

连接
硬件概述

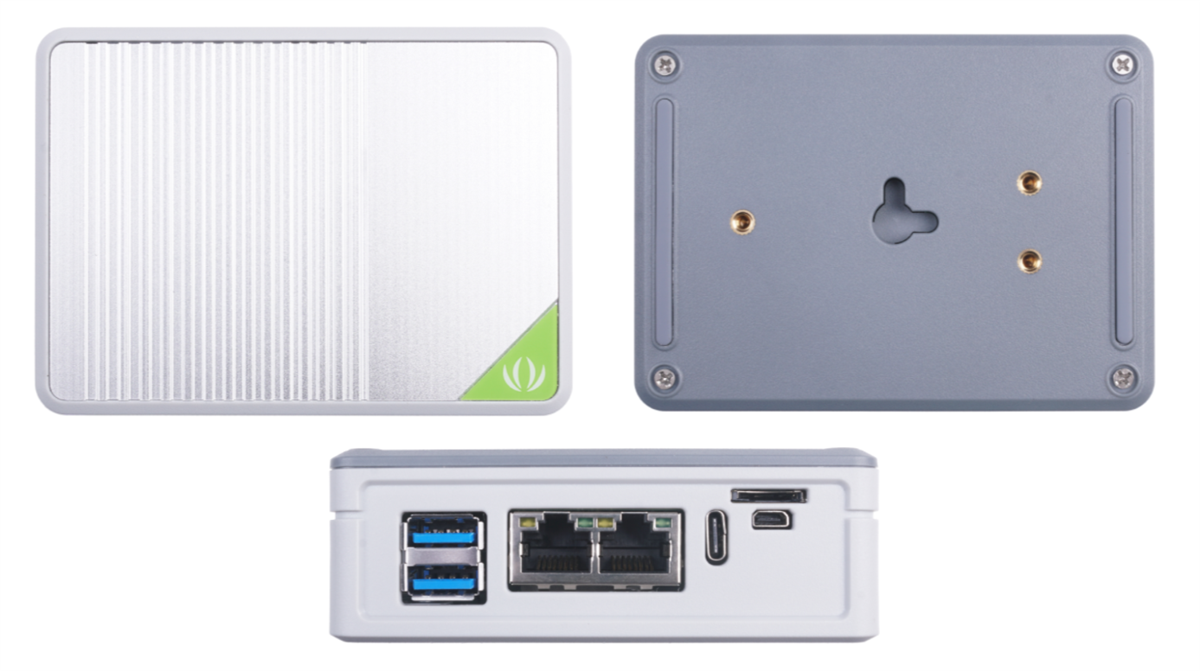

布局
发布日期: 2021-08-27
| 更新日期: 2022-03-11
