Seeed Studio Grove-GPS (Air530)
Seeed Studio Grove-GPS (Air 530) 是一款高性能、高度集成的多模卫星定位和导航模块。Grove-GPS (Air530) 模块配有GPS (Air530) 板和Grove电缆。该模块支持GPS/北斗/Glonass/Galileo/QZSS/SBAS，因此适合用于GNSS定位应用。Grove-GPS (Air530) 模块能够同时接收6颗以上卫星的信号。在信号不好的情况下仍能够快速准确工作。该模块具有31µA低功耗、兼容其他模块的硬/软接口以及定位误差在10米以内。
Grove-GPS (Air530) 模块采用射频基带集成设计，集成了直流/直流、LDO、LNA、射频前端、基带处理和基于RISC的32位芯片。该模块包括Air530 TX指示灯（蓝色LED）、1PPS指示灯（绿色LED）、Air530模块、Grove接口、Air530排针和3V按钮电池。GPS (Air530) 模块的工作电源电压为3.3V/5V，温度范围为-35°C至85°C。典型应用包括GPS跟踪器、GPS导航、距离测量、汽车导航和无人机。
特性
- 定位误差在10米以内
- 采用射频基带集成设计，集成有：
- 直流-直流
- 低压差 (LDO)
- 低噪声放大器 (LNA)
- RF前端设备
- 基带处理
- 32位基于RISC的芯片
- RAM
- 闪存存储器
- 实时时钟 (RTC)
- 电源管理功能
- 多模卫星定位和导航模块
- 同时支持超过6颗卫星
- 在信号不好的情况下仍能够快速准确定位
- 低功耗（31µA时）
- 兼容硬/软接口，用于其他模块
规范
- 电源电压：3.3V/5V
- 工作电流：高达60mA
- UART接口
- 热启动时间：4s
- 冷启动时间：30s
- 尺寸：40mm x 20mm x 13mm
- 工作温度范围：-35°C至85°C
- 储存温度范围：-55°C至100°C
应用手册
- GPS 跟踪器
- GPS导航
- 距离测量
- 汽车导航
- 无人机

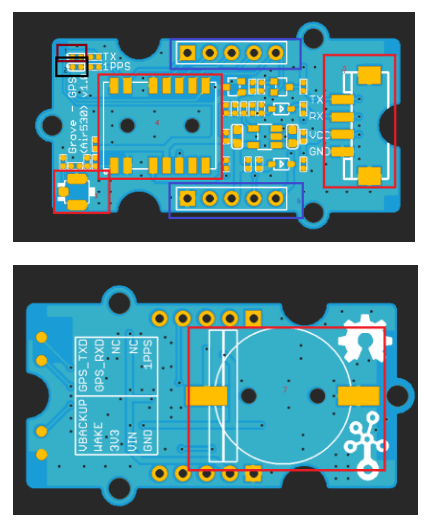

引脚分配图
 pin out.PNG "Seeed Studio Grove-GPS (Air530)")
