Vishay Semiconductors VIA2000SD - 隔离放大器
Vishay Semiconductors VIA2000SD隔离放大器基于电容隔离技术，具有0.02V至2V单端输入信号范围。这款放大器是一款高性能差分输出隔离放大器，适用于高精度隔离式电压感应。VIA2000SD放大器具有无与伦比的最小100kV/μs CMTI，可在噪声环境中进行精确测量。该放大器的工作温度范围为-40°至125°，带宽典型频率为400kHz该放大器符合RoHS标准，不含卤素。该隔离放大器非常适合总线电压监控、AC电机控制、电源和太阳能逆变器以及不间断电源供应器。
特性
- 5000VRMS隔离测试电压
- 固定增益：1
- 低失调误差和漂移
- ±1.5mV（最大值）和-5μV/°C至30μV/°C
- 低增益误差和漂移
- ±0.3%（最大值）和±45ppm/°C（最大值）
- 低非线性和漂移：
- ±0.05%（最大值）和±1ppm/°C (典型值）
- SNR：70dB (典型值BW=100kHz)
- 宽带宽：400kHz（典型值）
- 高CMTI：150kV/μs (典型值）
- 内置VDD1监控
- 工作温度范围：-40 °C至125 °C
- 符合RoHS指令，无铅
应用
- 总线电压监控
- 交流电机控制
- 功率和太阳能逆变器
- 不间断电源
功能框图

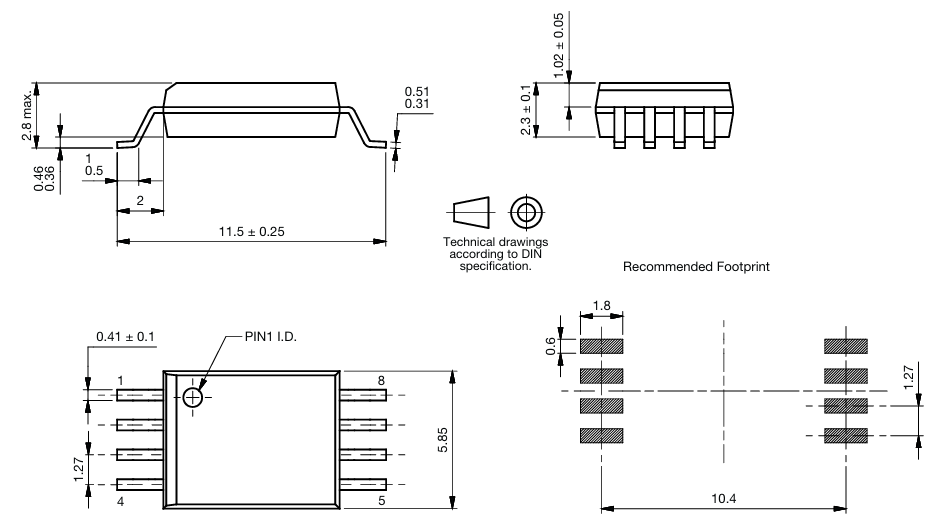

尺寸
相关放大器
Vishay Semiconductors VIA0250DD - 隔离放大器
高性能差分输出放大器，非常适合用于基于分流的电流检测。
Vishay Semiconductors VIA0050DD - 隔离放大器
高性能差分输出放大器，非常适合用于基于分流的电流检测。
参考设计
Vishay ISO-DC-VSAO隔离式直流电压参考设计
基于VIA2000SD隔离放大器和CDHV电压分压器。
