Microchip Technology MIC1551/53 IttyBitty® RC定时器/振荡器
Microchip Technology MIC1551和MIC1553 IttyBitty® RC 555-Type定时器/振荡器是超小型、高性能计时解决方案，设计用于空间受限的应用。这些器件采用电阻电容器（RC）计时方法，复制了传统555定时器的功能，在紧凑型SOT-23-5封装中提供精密计时。MIC1551可用作具有独立阈值和触发输入的不稳定（振荡器）或单稳态（单次）。MIC1553仅支持稳定（振荡器）运行，具有用于低功耗关断的芯片选择/复位（CS）输入。这些Microchip计时器/振荡器具有2.7V至5.5V宽工作电压范围、低电源电流和快速输出响应，非常适用于消费电子、工业控制和仪器仪表中的便携式、电池供电和计时关键型设计。
特性
- 工作频率：+2.7 V至+18 V
- 低电流
- <1μA典型关断模式（MIC1553）
- 200μA电源时典型值为3V（TRG和THR低）
- 从微秒到小时的计时
- 漏电触发器和阈值输入
- 50%方波，带一个电阻器和一个电容器
- 阈值输入优先于触发输入
- 输出导通电阻：< 15Ω
- 无输出交叉传导电流尖峰
- 温度稳定性：< 0.005%/°C
- 电源稳定性：< 0.055%/V
- 小型SOT-23-5表面贴装封装
- 工作温度范围：-40 °C至+85 °C
- 符合RoHS标准
应用
- 精密计时器
- 脉冲生成
- 顺序计时
- 时间延迟生成
- 缺失脉冲检测器
- 高达500kHz的微功率振荡器
- 电荷泵驱动器
- LED闪光灯
- 电压转换器
- 线性扫描发生器
- 可变频率和占空比振荡器

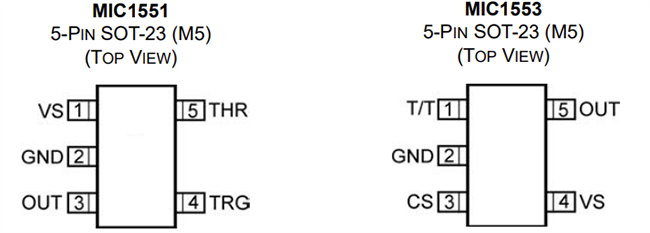

封装类型

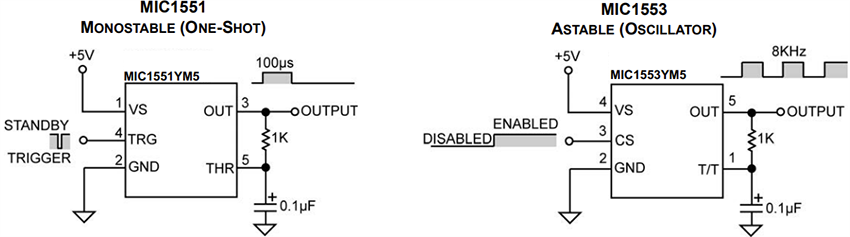

典型应用电路

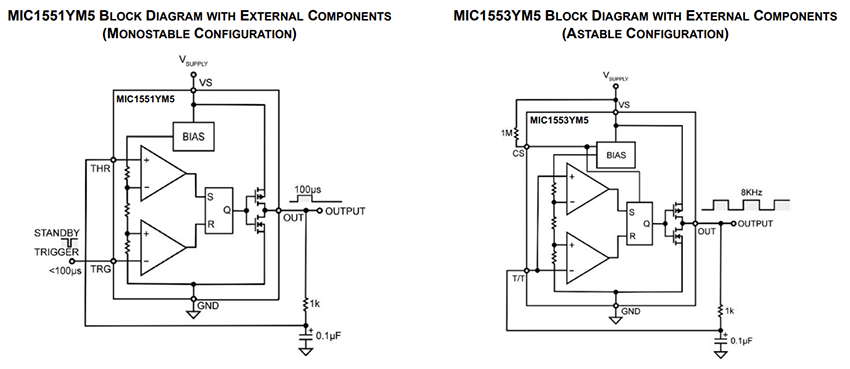

功能框图
发布日期: 2025-05-27
| 更新日期: 2025-06-04
