NXP Semiconductors i.MX RT1180交叉微控制器(MCU)

NXP Semiconductors i.MX RT1180交叉微控制器 (MCU) 集成有运行频率高达800MHz的高性能Arm^®Cortex^®-M7内核，以及运行频率高达300MHz的高效能Cortex-M33内核。恩智浦i.MX RT1180具有工业网关功能，可支持工业实时协议（Profinet、EtherCAT、EtherNet/IP等）。此系列MCU还通过最先进的以太网交换机子系统和受ECC保护的大型1.5MB片上RAM支持基于TSN的协议。这些组件设计涵盖工业自动化、楼宇自动化、能量或物联网 (IoT) 等各个领域。

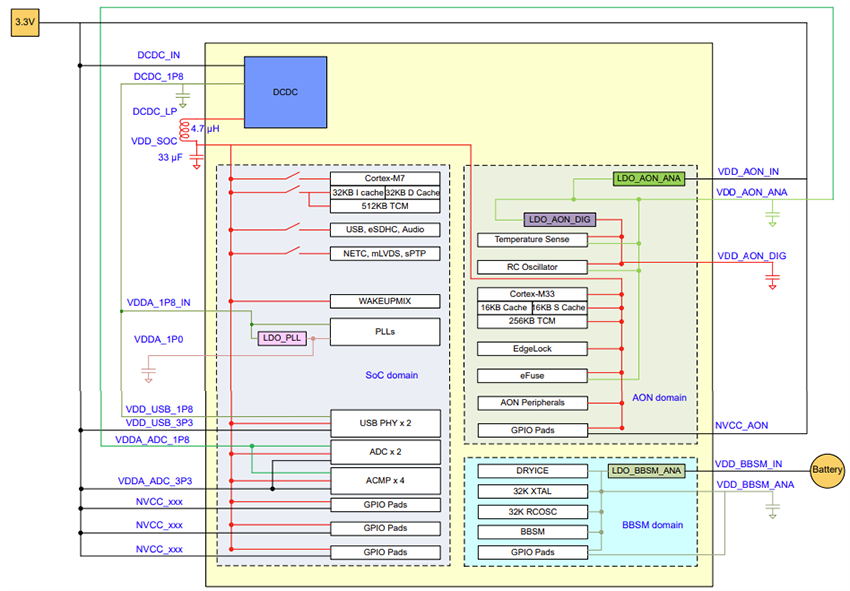

i.MX RT1180 MCU采用集成式高级电源管理模块，配备直流-直流和低压差 (LDO) 稳压器，从而降低外部电源的复杂性。高级电源管理模块还简化了电源排序以及大型子系统，支持各种应用，包括存储器接口、连接接口 (CAN-FD、LPUART、LPSPI、LPI²C、FlexIO)。

NXP i.MX RT1180器件集成了多种安全功能，包括先进的安全区域子系统、物理不可克隆功能 (PUF)、动态AES解密 (OTFAD)、可信资源域控制器 (TRDC)、电池支持安全模块 (BBSM) 和在线加密引擎 (IEE)。

特性

Arm Cortex-M7 (800MHz) 和Arm Cortex-M33（高达300MHz）- 可选单核Arm Cortex-M33
软件和工具
- MCUXpresso Developer Experience
  - IDE选项选择
  - 引脚、时钟、外设、安全和内存配置工具
  - 安全编程和配置工具
  - 软件开发套件 (SDK)
- 支持Zephyr 实时操作系统
- 支持工业协议
组网
- 首款集成Gbps时间敏感网络 (TSN) 开关的实时微控制器 (MCU)，支持多种协议，在现有系统和工业4.0之间架起通信桥梁
  - 实时工业以太网协议，例如Profinet、以太网/IP、EtherCAT、CC-Link IE Field、HSR等
  - 符合IEC 60802的最新TSN标准，适用于工业自动化
  - 基于TSN的协议，例如OPC UA Pub-Sub、TSN上的Profinet和CC-Link IE TSN
- 高达5Gbps端口，包括TSN开关上的4个端口（2层）和TSN端点控制器上的1个端口
- 具有高级流量控制功能的L2管理，包括端口计数器、滤波器等

先进安全性
- 集成有EdgeLock^®Secure Enclave的交叉MCU - 预配置、自我管理、自主安全子系统，降低为联网工业IoT应用实施强大、全系统安全性的复杂性
- 为IEC 62443系统合规性提供组件级基础
- 具有安全启动、安全密钥机制和高性能加密的复杂联网系统中的可信根要求
- 具有安全RTC和10个防篡改引脚的系统级物理防篡改监控
Arm Cortex-M7的SRAM高达1.5MB（ECC保护），TCM为512KB，Arm Cortex-M33的TCM为256KB
模拟
- 高速16位模数转换器
- 高级定时器/PWM和Δ-Σ解调器
扩展工业温度范围：-40 °C至+125 °C
封装选项
- 289 MAPBGA，14mm x 14mm，间距为0.8mm
- 144 MAPBGA，10mm x 10mm，间距为0.8mm
