Diodes Incorporated API2155X-EVB1 评估板

Diodes Inc. API2155X-EVB1评估板设计用于评估SO-14W/SO-16W封装的双通道栅极驱动器系列。此系列具有5700Vrms隔离能力和4A峰值拉电流、6A峰值灌电流的能力，专门设计用于驱动硅MOSFET、IGBT，以及宽带隙器件 (WBG) 如SiC和GaN晶体管。

Diodes Inc. API2155X-EVB1评估板配备三块独立的螺丝端子块，分别用于VCCI、VDDA和VDDB。为所有关键输入信号，如PWM输入（INA、INB）、死区时间 (DT) 编程、使能/禁用功能 (EN/DIS)，提供有3位置型插头和跳线。这种设置使设计人员能够轻松评估各种保护功能。此外，还提供了各种测试点，它们可以用来探测大多数的API2155X的关键功能。

特性

  • 隔离式双通道驱动器
  • 2.8至5.5V的输入侧电源电压
  • 可达4A峰值拉电流6A峰值灌电流的输出
  • 共模瞬态抗扰度 (CMTI) 大于125V/ns
  • 可达30V的VDD输出驱动电源
  • 5V、8V、12V VDD UVLO选项
  • 开关参数
    • 传播延迟：33ns（典型值）
    • 5ns最大延迟匹配
    • 6 ns最大脉宽失真
    • 最大10μs的VDD上电延迟
  • 隔离栅寿命> 40年
  • 电阻器可编程死区时间
  • 安全相关认证
    • 8000VPK (SO-14/16W)/4242VPK (SO-16) 隔离，符合DIN V VDE V 0884-11:2017-01标准
    • 5700VRMS (SO-14W/16W)/3000VRMS (SO-16) 隔离持续1分钟，符合UL 1577标准
    • 通过GB4943.1-2011 CQC认证
  • SO-16、SO-16W和SO-14W（3.3mm通道间间隔）封装
  • -40°C至+125°C工作温度范围
  • 无铅，符合RoHS指令
  • 无卤素和无锑，绿色设备
  • 通过AEC-Q100认证，支持PPAP，在IATF 16949认证的工厂中制造的

应用

  • HEV和EV车载充电器
  • 汽车中的电机驱动器
  • HEV和EV中的逆变器控制
  • 汽车中的隔离式DC-DC转换器

必要设备

  • 三台电压/电流高于25V/1A的直流电源（例如：GW Instek PSM3004）
  • 一台高于25MHz的双通道信号发生器（例如：RIGOL DG5352）
  • 两台超过4 1/2位的数字万用表（例如：Agilent 34401A）
  • 一台带宽500MHz或500MHz以上的示波器（例如：LECROY 66MXs-B）

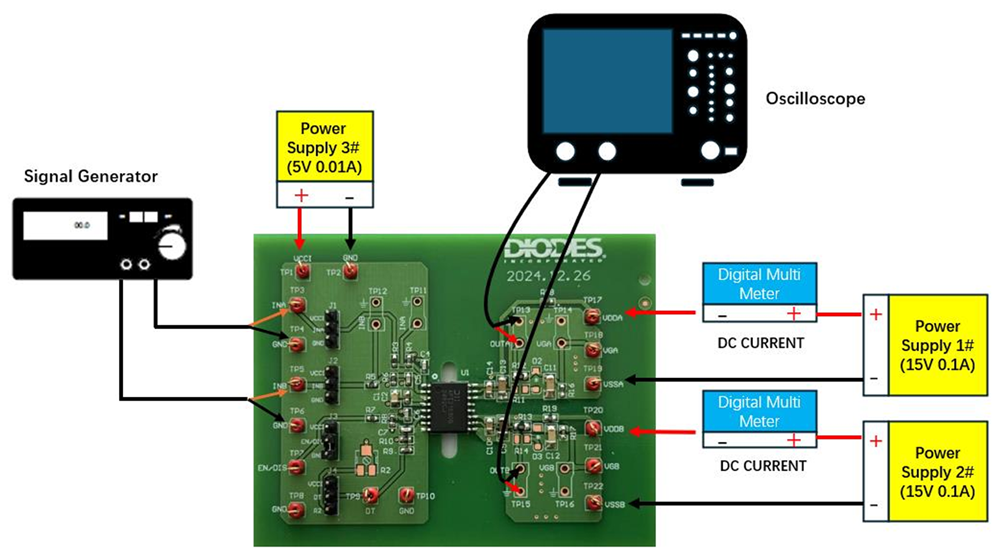

测试设置

图表 - Diodes Incorporated API2155X-EVB1 评估板
