Broadcom AELT-8000线路驱动器评估板
Broadcom AELT-8000线路驱动器评估板让用户可以评估AELT-8000线路驱动器IC的性能和特性。每个测试点均连接到IC’s 引脚，每个评估板预装有电容器（用作去耦电容器）和二极管（用于反向电压保护和电压钳位）。
Broadcom HEDS-8000SEVB安装有AELT-8000-S16（SOIC-16）IC元件。HEDS-8000TEVB安装有AELT-8000-T16 (TSSOP-16) IC元件。
特性
- 工作频率达 5 MHz
- 驱动器电源电压范围：4.5V至36V
- 引脚兼容26xx31、xx7272
- 短路保护三态输出
- 低传播延迟：80 ns（典型值）
- 高阻抗CMOS兼容和TTL兼容带迟滞的缓冲输入
- 工作温度范围：-40 °C至125 °C
- 过热保护电路
- 欠压监控
应用
- 线路驱动器，用于5V至36V控制系统
- 旋转和线性编码器接口
- 工业控制
- 传感器系统
相关线路驱动器IC
Broadcom AELT-8000线路驱动器IC
能够处理高达36 V电流，具有共享使能功能，工作频率高达5 MHz。
板尺寸 (mm)

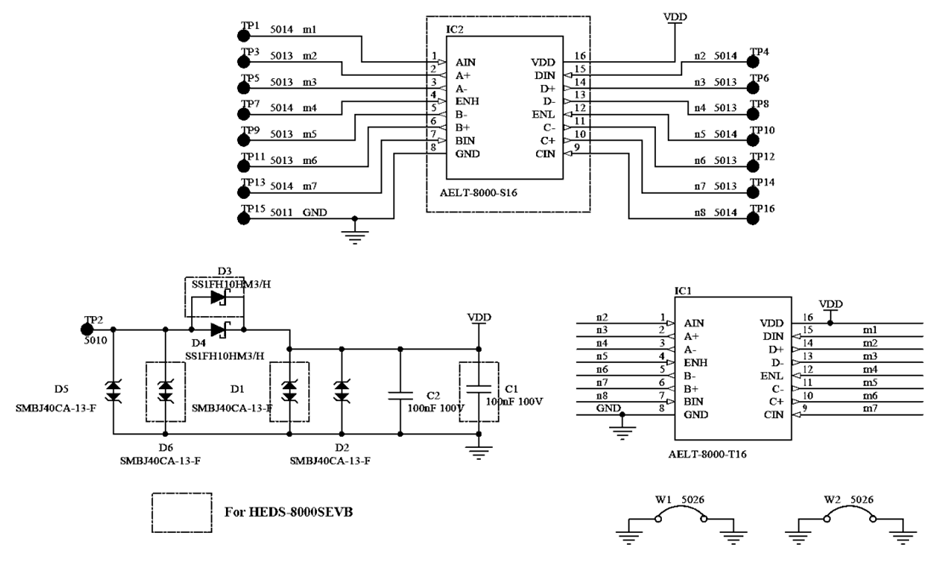

原理图
布局
