Texas Instruments AMC-MOD-50A-EVM 评估模块
Texas Instruments AMC-MOD-50A-EVM评估模块专为基于分流器的 ±50A电流检测而开发。隔离式电流检测评估模块可通过外部分流电阻器检测高达 ±50A的峰值电流，同时通过AMC1306M05的隔离栅测量隔离输出。AMC1306M05增强型隔离式调制器是一款ΔΣ（Delta-Sigma）调制器，其输出端通过容性双重隔离栅与输入端实现电气隔离。AMC1306M05与Isabellenh ütte™ BVN-M-R001分流电阻器配套使用
TI AMC-MOD-50A-EVM评估模块采用拼接设计，可提升大电流下的散热性能，典型工作精度范围为±1%。
特性
- ±50A隔离式电流检测
- C2000控制卡连接器，用于数字评估
- 散热设计可承受高达180°C、持续2分钟的工况
- 采用接线片将EVM连接到载流导线上
- 便于评估的测试点
- 额外的分流电阻器占位面积可实现灵活设计
应用
- 电机驱动器
- 供电
- 车载充电器（OBC）
- 牵引逆变器
- 直流/直流转换器
- 储能系统（ESS）
- 电动汽车充电
- 太阳能逆变器
套件内容
- AMC-MOD-50A-EVM PCB
- 2个CB70-14-CY端子90A接线片
- 2颗McMaster-Carr六角螺母
- 2颗McMaster-Carr十字螺丝
相关调制器
Texas Instruments AMC1306增强型隔离式调制器
带有由隔离栅从输入电路中分离出来的输出的Δ-Σ调制器。
布局

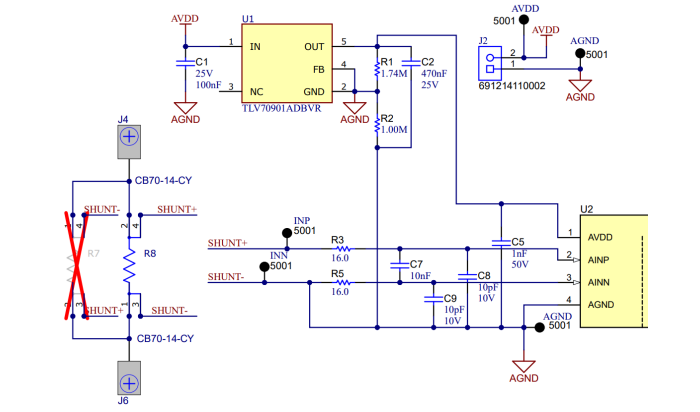

模拟输入
发布日期: 2025-08-21
| 更新日期: 2025-09-09
