Renesas Electronics RX14T电机控制微控制器
与RX13T和RX23T MCU系列相比，Renesas Electronics RX14T电机控制微控制器的性能与功能均有所增强。 该系列MCU是入门级逆变器，配备48MHz RXv2内核，内置三角函数单元（TFU）及丰富的模拟与定时器功能。 RX14T电机控制MCU支持单个电机的无传感器FOC，在20kHz载频（50µs周期）下，CPU占用率约为65%。该系列MCU集成GPT定时器和MTU3定时器，支持自动死区时间插入，可用于锯齿波PWM及非对称互补PWM的生成。RX14T MCU配备可编程增益放大器（PGA）、比较器及数模转换器（DAC），有助于减少过流检测和电机驱动所需的外部电路。典型应用包括电机控制、系统控制、PFC控制、家用电器及楼宇自动化。
RX14T MCU支持最多64引脚的封装，包括RX系列的首款24引脚QFN (4mm x 4mm) 和首款可承受+125°C温度的型号。这些微控制器采用5V电源供电，以提高抗噪性和模拟动态范围。
特性
- 具备单电机+α控制能力（系统控制与PFC控制）
- RX13T和RX23T的升级产品，引脚对引脚兼容
- 支持5V电源，搭载RXv2 48MHz内核及TFUv1（三角函数加速器）
- 增加GPIO（例如，48引脚封装中的44个GPIO），系统专用引脚仅4个
- 支持自动死区时间插入，用于锯齿波PWM及非对称互补PWM的生成
- GPT定时器和传统MTU3定时器
- RX14T还支持电机控制器中常用的5V电源，从而提高了抗噪能力和模拟输入动态范围。
- 支持柔性电机控制套件 (MCK)，使用户能够轻松地开始使用无刷DC电机 (PMSM/BLDC) 进行评估。
- 两个逆变器定时器均支持MTU3和GPT，引脚布局采用PWM输出，适用于双电机。
- 12位ADC 2台，转换器时间最少0.5us和PGA 3ch，CMP 3ch和DAC 2ch用于参考电压
- 首款支持高温 (Ta=+125°C) 的RX产品
- 其他模拟功能包括程序增益放大器 (PGA)、比较器和数模转换器 (DAC)，有助于减少过过电流检测和电机驱动所需的外部电路。
- 高精度HOCO (±1%) 无需外部振荡器，有助于减少PCB区域和物料清单成本。
提供QFN 24、32，48引脚封装，以及宽间距PKG 32 (0.8mm)、44 (0.8mm)、52 (0.65mm) 和64 (0.65mm) 引脚封装。
应用
- 电机控制
- 系统控制
- 家用电器（空调 [IDU]、冰箱、洗衣机 [水泵、风扇和压缩机] 以及IH电磁炉）
- PFC控制
- 楼宇自动化（HVAC [风扇] 和水泵）
- 小型电机市场（电动工具、清洁器和循环器）
视频

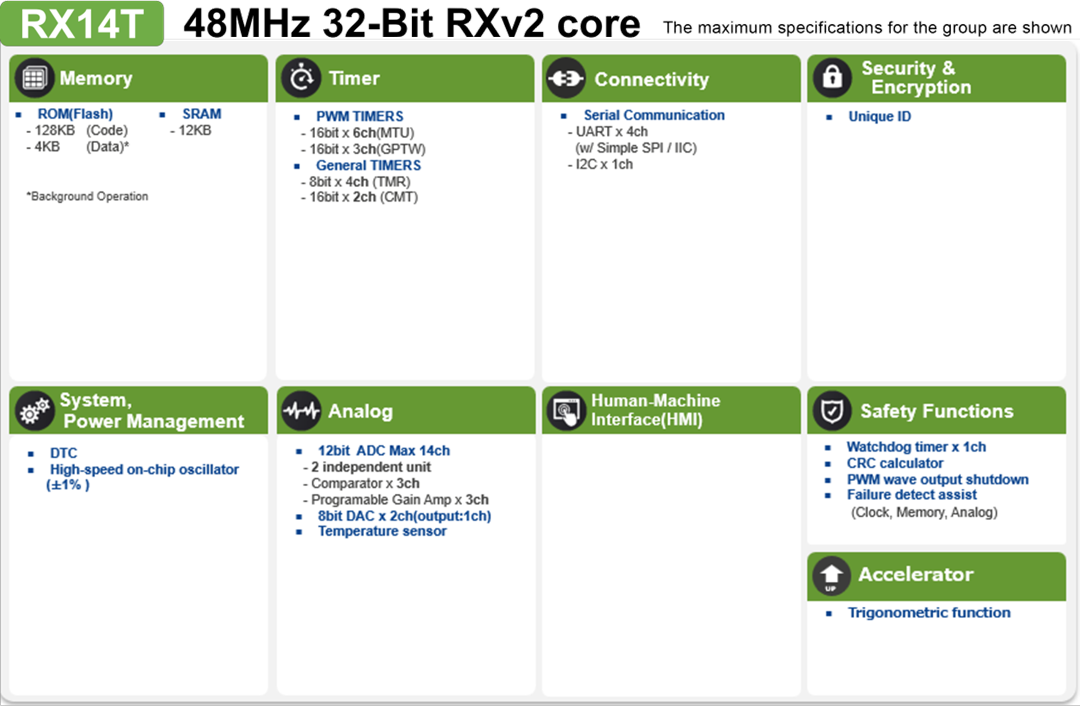

方框图
相关微控制器
Renesas Electronics RX 32位微控制器
采用高性能RXv1/RXv2 CPU内核，具有出色的运行性能和卓越的功率效率。
相关套件
Renesas Electronics MCK-RX14T电机控制评估套件
便于对永磁同步电机的电机控制进行评估。
Renesas Electronics FPB-RX14T快速原型设计板
为基于RX14T微控制器的评估、原型设计和开发提供了切入点。
