Semtech GS3241 3G-SDI时钟恢复型自适应电缆均衡器

Semtech GS3241 3G-SDI时钟恢复型自适应电缆均衡器提供低功耗、多速率重定时，支持速率高达3G -SDI。GS3241旨在均衡和修复从速率为3G的190米同轴电缆中接收的信号，补偿SMPTE病态信号的直流含量，以及对输入数据进行重计时。Semtech GS3241具有集成眼图监视器，可对均衡后输入信号进行无中断任务模式分析。256x128分辨率扫描矩阵可实现准确的信号分析，从而加速原型设计和现场分析。

GS3241电缆均衡器具有内置宏，可快速定制横截面分析和水平/垂直眼图张开度测量。两个独立控制的迹线驱动器提供高度可配置的预加重和摆幅控制，用于补偿远距离追踪和连接器丢失。GS3241与GS12141和GS12241单输入以及GS12142双输入12G UHD-SDI多速率重定时电缆均衡器引脚兼容。

特性

  • 带片上终端的75Ω电缆输入接口
  • 输入/输出符合SMPTE ST 424、ST 292-1和ST 259标准
  • 从1Mb/s到2.97Gb/s的多标​​准运行
  • 除了标准的SMPTE速率，该器件还支持对速率为270Mb/s的DVB-ASI和速率为125Mb/s的MADI进行重定时
  • 3D输入信号眼图监视器
  • PRBS生成器和检验器
  • 自动电缆均衡 - Belden 1694A电缆典型均衡电缆长度：
    • 190 m 下 2.97 Gb/s
    • 260 m 下 1.485 Gb/s
    • 450 m（270 Mb/s和125 Mb/s）
  • 电缆均衡器功能：
    • 信号丢失时自动断电
    • 可编程的载波检测和调节静噪阈值
    • 对不兼容的来源进行可编程启动摆幅补偿
    • 手动和自动电缆均衡器旁路
  • 追踪驱动器功能：
    • 集成式100Ω差分输出终端
    • 扩展输出直流耦合支持1.2V至2.5V输出电源范围
    • 追踪驱动器数据输出预加重可补偿速率为2.97Gb/s时高达60”的FR4
    • 手动或自动重定时器旁路
    • 信号丢失时手动或自动静音或禁用
  • CDR功能：
    • 手动或自动速率模式
    • 宽环路带宽控制
    • 按以下数据速率重定时：125Mb/s、270Mb/s、1.485Gb/s和2.97Gb/s，其中包括f/1.001速率

应用

  • SMPTE ST 424接口
  • SMPTE ST 292接口
  • SMPTE ST 259接口
  • 摄像头
  • 转换开关
  • 分配放大器
  • 路由器

功能框图

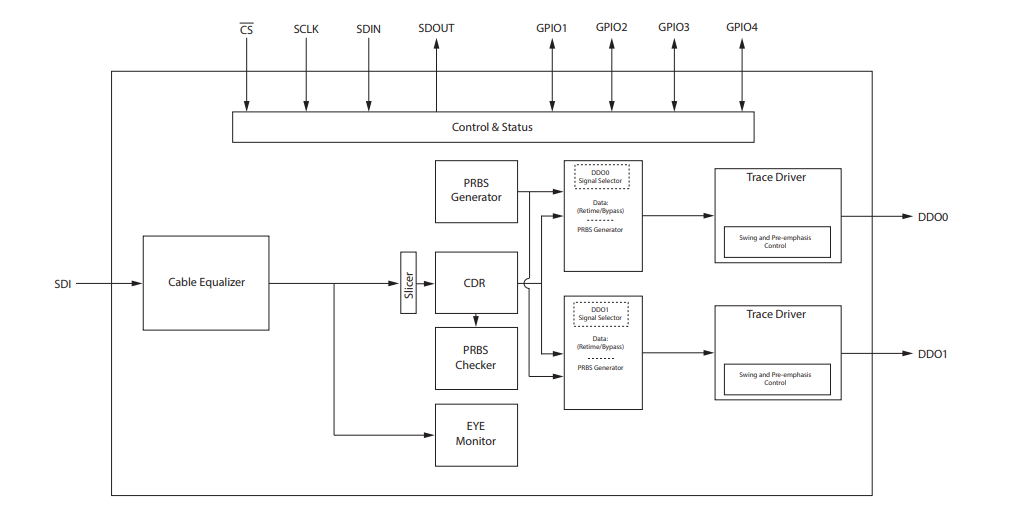

框图 - Semtech GS3241 3G-SDI时钟恢复型自适应电缆均衡器
