Semtech HS2240P和HS2950P HotSwitch®保护IC

Semtech HS2240P和HS2950P HotSwitch ® 保护IC设计用于防止各种电气过应力（EOS）状况，包括雷电、静电放电（ESD）、短路和浪涌电流。 HotSwitch IC是与主电源轨连接的高度集成电源开关，用于根据应用的需要打开和关闭负载。这些器件检测电涌，并通过适当地断开负载与电源的连接，为下游子系统提供稳健的安全性。

Semtech HS2240P采用3.5mm x 2.0mm x 0.57mm DFN-14封装。HS2950P采用3.0mm x 3.0mm x 0.55mm DFN-12封装。紧凑、高度集成的HotSwitch IC是传统保险丝及其他保护器件的理想替代品，降低了设计的物料清单（BOM）和整体PCB空间要求。

特性

  • HS2950P 的产品评估板
    • 2.7 V 到 29 V 的输入电压范围
    • 输出电流高达 5 A
    • 低Ron ：25mΩ
    • 集成负载开关
    • 可调过电压保护
    • 可调节电流限制
    • 可调软启动
    • 自动输出放电
    • 从除OVP和UVL之外的所有故障自动重启
  • HS2240P 的产品评估板
    • 输入电压：2.7V至22V
    • 直流输出电流高达3.1 A
    • 固定电流限制：3.9A（典型值）
    • 低Ron ：40mΩ
    • 大浪涌能力
      • IEC 6100-4-5 40A（8/20μs）
      • IEC 610000-4-5 2kV（1.2/50μs）
    • 可调过压保护和软启动
    • 恒定浪涌钳位电压

应用

  • 电信
  • 网络设备
  • 机顶盒
  • 智能电视
  • 媒体播放器
  • 消费类产品
  • 工业设备
  • 服务器
  • USB Vbus

资源

视频

应用示例

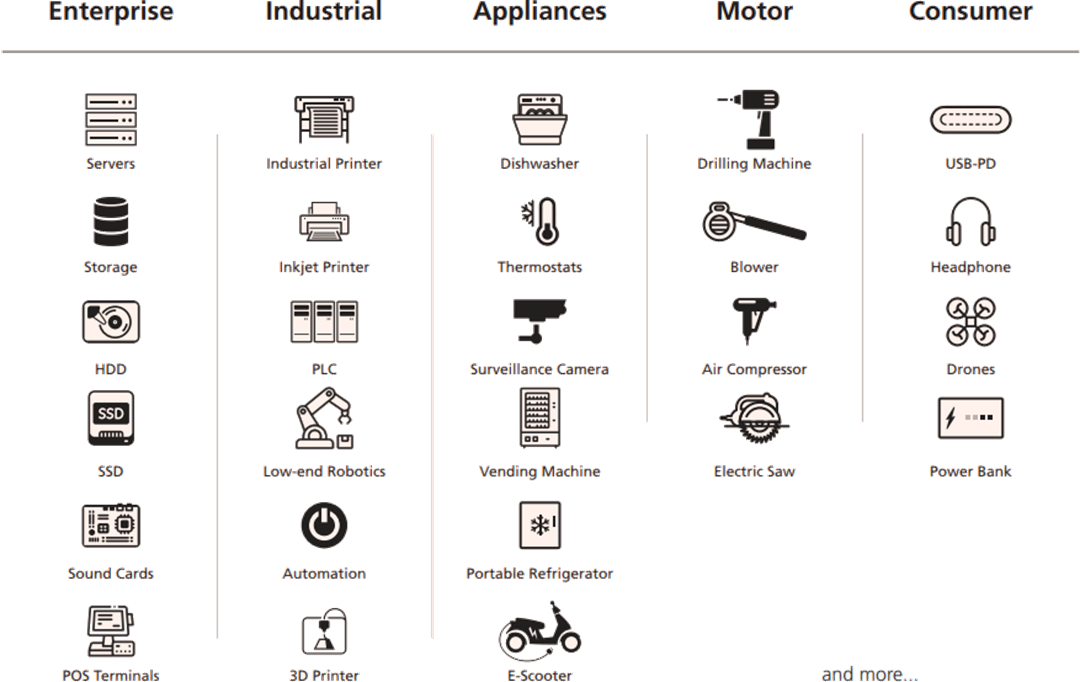

信息图 - Semtech HS2240P和HS2950P HotSwitch®保护IC

应用示意图

应用电路图 - Semtech HS2240P和HS2950P HotSwitch®保护IC
