Semtech LR1110DVK1TxKS 评估套件

Semtech LR1110DVK1TxKS评估套件可评估符合LoRaWAN® 规范的LoRa Edge™ LR1110收发器。该收发器具有多星座扫描仪和无源Wi-Fi MAC地址扫描仪，适合资产管理应用。LR1110DVK1TxKS套件的频率范围为150MHz至960MHz。这些套件可与Semtech的LoRa Cloud™ Locator服务兼容。典型应用包括资产定位、资产追回、资产可追溯性、库存管理、防止资产丢失和被盗。

套件内容

  • 2块LR110屏蔽板：
    • PCB E516V02B，配备用于无源天线应用的集成GNSS LNA
    • PCB E592V01B，未配备用于有源天线的GNSS LNA
  • 1个TFT触摸屏
  • 1块STM32L476RG Nucleo板
  • 1根GNSS有源天线，具有SMH连接
  • 1根GNSS无源天线，具有SMH连接
  • 1根2.4GHz天线，具有SMH连接
  • 1根区域特定型sub-GHz天线，具有SMA连接（915MHz、868MHz或490MHz频段）

应用

  • 资产定位
  • 资产追回
  • 资产可追溯性
  • 库存管理
  • 防止资产丢失和被盗

原理图

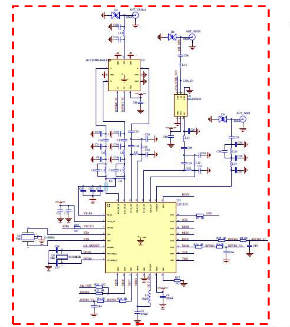

原理图 - Semtech LR1110DVK1TxKS 评估套件

视频

其他资源

相关产品

Semtech LR1110 LoRa Edge™收发器

设计用于符合LoRaWAN® 规范的物理层要求。
