Semtech RClamp04022S RailClamp® 2-Line TVS二极管
Semtech RClamp04022S RailClamp® 双线TVS二极管专为保护敏感电子设备免受因静电放电 (ESD) 和电气过应力 (EOS) 造成的损坏或锁定现象而设计。Semtech RClamp04022S具有大横截面积结，用于传导高瞬态电流。该二极管具有理想的板级保护特性，包括快速响应时间、低工作/钳位电压以及无器件降级。RClamp04022S采用无铅哑光锡表面处理的SOT23-3引线封装。该器件可用于满足IEC 61000-4-2（±30kV空气放电，±30kV接触放电）的ESD抑制能力要求。最大电容低（VR=0V时为0.75pF），最大限度地减少了敏感电路上的负载。每个器件将保护两条工作电压为4V的高速数据线。
特性
- 高ESD耐压
- ±30kV（接触），±30kV（空气），符合IEC 61000-4-2 (ESD) 标准
- 18A (8/20μs)，符合IEC 61000-4-5（雷电）标准
- 4kV，80A，符合IEC 61000-4-4 (EFT) 标准
- 低0.75pF最大结电容
- 保护两条高速数据线
- 4 V 的工作电压
- 低ESD钳位电压
- 典型动态电阻：低至0.12Ω
- 反向漏电流低
- 固态硅雪崩技术
- SOT23 3L封装
- 无铅、无卤、符合RoHS/WEEE指令
应用
- USB 2.0
- 低压差分信令 (LVDS)
- 通用输入/输出 (GPIO)
- 模拟视频
- USB Type-C®
- 键盘
规范
- 最大峰值脉冲功率：100W (tp = 8/20μs)
- 最大峰值脉冲电流：18A (tp = 8/20μs)
- 反向击穿电压范围：6V至10V
- 最大反向漏电流为50nA，典型值为<>
- 最大钳位电压为5.6V，典型值为4.6V
- ESD钳位电压范围：3.0V (4A) 至4.4V (16A)
- 工作温度范围：-40 °C至+125 °C
- UL 94V-0模压化合物可燃性等级
原理图和引脚配置

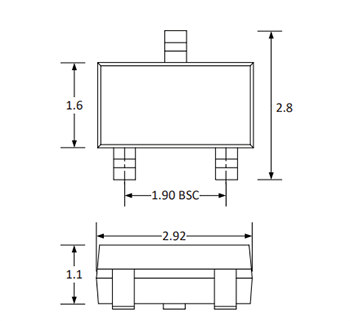

尺寸（mm）
