Semtech SC189降压式稳压器
Semtech SC189降压式稳压器采用超小型2mm x 2mm薄型封装或低成本SOT23-5封装，提供高达1.5A的输出电流。SC189仅需三个外部滤波器元件，是一项完整的降压式稳压器解决方案。SC189稳压器的输入电压范围为2.9V至5.5V，具有工厂编程输出1.0V至3.3V或通过外部电阻分压器对输出进行调节。
该转换器可在2.5MHz固定开关频率下运行，允许使用小型L/C滤波元件。该电压模式架构可与片式电感器和电容器兼容，能够提供最小的PCB占用空间和最低的系统总成本。凭借25mm2 总占用空间和1mm的解决方案高度，SC189是高密度系统的理想解决方案。
Semtech SC189降压式稳压器可保护故障状态下的器件和系统。其中包括输入欠压、输出过压、输出短路和过热保护。
SC189采用热增强型2mm x 2mm x 0.6mm MLPD-UT6或SOT23-5封装。
特性
- VIN电压范围：2.9V至5.5V
- VOUT 选项：1.0V至3.3V
- 输出电流高达 1.5 A
- 超小占用空间、高度<1mm的解决方案
- 开关频率：2.5MHz
- 效率高达 93%
- 在整个负载范围内具有低输出噪声
- 出色的瞬态响应
- 启动进入预偏置输出
- 低压差运行：100%占空比
- 关断电流：<1µA
- 内部软启动
- 输入欠电压锁闭
- 输出过压、限流保护
- 过热保护
- 可调节输出电压
- 采用SOT23-5封装和2mm x 2mm x 0.6mm热增强型MLPD-UT6封装
- 温度范围：-40 °C至+85 °C
- 完全符合WEEE标准和RoHS指令
应用
- 蓝牙收音机
- DSC和PMP
- GPS 设备
- xDSL系统
- POL稳压器
- 便携式HDD
- 无线LAN

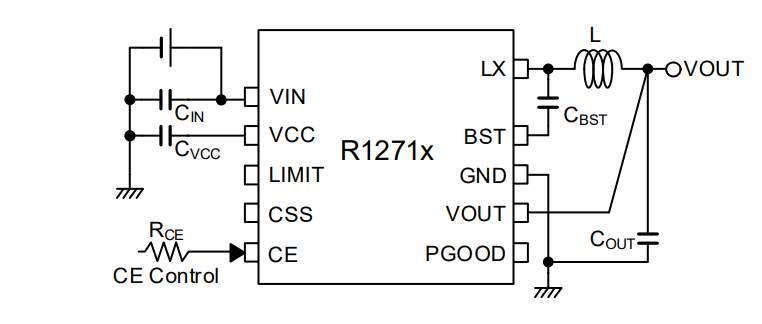

典型应用
