Semtech SVS03331P1RBQ低电容TVS二极管
Semtech SVS03331P1RBQ低电容TVS二极管专门设计用于为天线和高速数据端口提供二次浪涌和ESD保护。两引脚1.00mmx0.60mmx0.50mm DFN封装的SVS03331P1RBQ利用反弹技术，将器件钳位电压降至最低。每个器件可保护一条工作电压为3.3V、典型电容为0.37pF的高速线路。ESD特性突出表现为符合 IEC 61000-4-2的高ESD耐压值（±30kV接触和 ±30kV空气）和极低的动态电阻（典型值为0.22Ω）。Semtech SVS03331P1RBQ具有无铅引线，并且符合AEC-Q101的汽车应用要求。
特性
- 高ESD耐压值
- IEC 61000-4-2（ESD）- ±30kV接触、±30kV空气
- ISO 10605（ESD）- ±25kV接触、±25kV空气
- 小型两引脚DFN封装，1.00mmx0.60mmx0.50mm
- 保护单线
- 低ESD钳位电压
- 3.3V工作电压
- 0.37pF典型低电容
- 低漏电流
- 低动态电阻
- 通过AEC-Q101认证
- 固态硅雪崩技术
应用
- 天线
- USB 3.0/USB 3.1/USB Type-C®
- 汽车
- 工业设备
规范
- 80W最大峰值脉冲功率
- 10A最大峰值脉冲电流
- 3.3V最大反向稳定电压
- 6V至11V反向击穿电压范围
- 最大反向漏电流为50nA，典型值为<>
- 最大钳位电压为8V，典型值为5.3V
- 3.4V至6.0V典型ESD钳位电压范围
- 典型动态电阻为0.22Ω
- 最大接合点电容为0.43pF，典型值为0.37pF
- -40°C至+125°C工作/结温范围

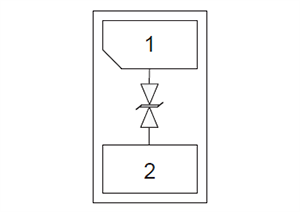

功能原理图
尺寸
