Sensirion SEK-SCD41 CO2传感器评估套件

Sensirion SEK-SCD41评估套件可轻松对微型SCD4 x CO2传感器进行即插即用评估，帮助对室内空气质量监测器进行原型设计，有助于保持低CO2浓度，实现更健康的室内环境。电气连接既可通过通孔焊盘实现，也可通过随附的跳线电缆（连接集成JST连接器）实现。该器件采用紧凑设计，尺寸为28mm x 24mm x 8mm，电源电压范围宽（2.4V至5.5V），安装孔可实现多功能原型设计。

SCD4x微型CO2传感器基于光声感应原理和Sensirion的专利PASens®和CMOSens®技术，以极小外形尺寸和超高性价比提供高精度。SMD组件支持集成传感器，性价比高，节省空间，最大限度地实现设计自由。

特性

  • 带SCD41 CO2传感器的开发板
  • 即插即用传感器评估
  • 包括跳线电缆，便于原型设计
  • 紧凑型设计：28mm x 24mm x 8mm
  • 安装孔，轻松集成
  • 电源电压范围：2.4V至5.5V

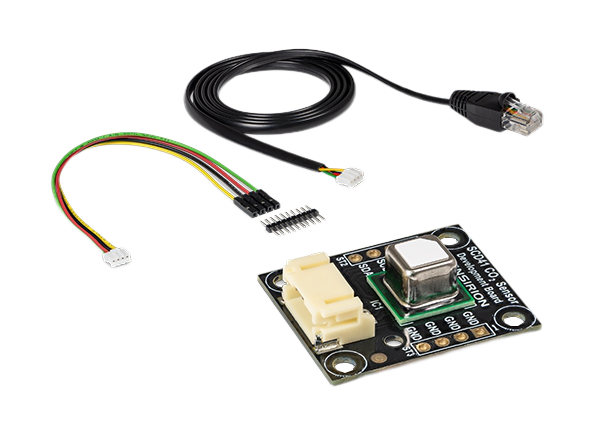

套件内容

  • SCD41开发板
    • I2C接口
    • Vdd范围：2.4V至5.5V
    • 峰值电流：205mA（3.3V时）
    • 峰值电流：137mA（5V时）
  • 适配器电缆，将SCD41开发板连接到SensorBridge
  • 跳线组，将SCD41开发板连接到嵌入式平台
    • 绿色电缆为SDA
    • 红色电缆为VDD
    • 黄色电缆为SCL
    • 黑色电缆为GND

视频

软件

文档

支持的设备

SCD4x微型CO2传感器

Sensirion SCD4x微型CO2传感器

CO2和RH/T传感器，大小仅为1立方厘米。

了解更多 查看产品

相关开发工具

SEK环境传感评估套件

Sensirion SEK环境传感评估套件

可结合专有的即插即用硬件开发传感器应用。

了解更多 查看产品

PASens技术

Sensirion SEK-SCD41 CO2传感器评估套件

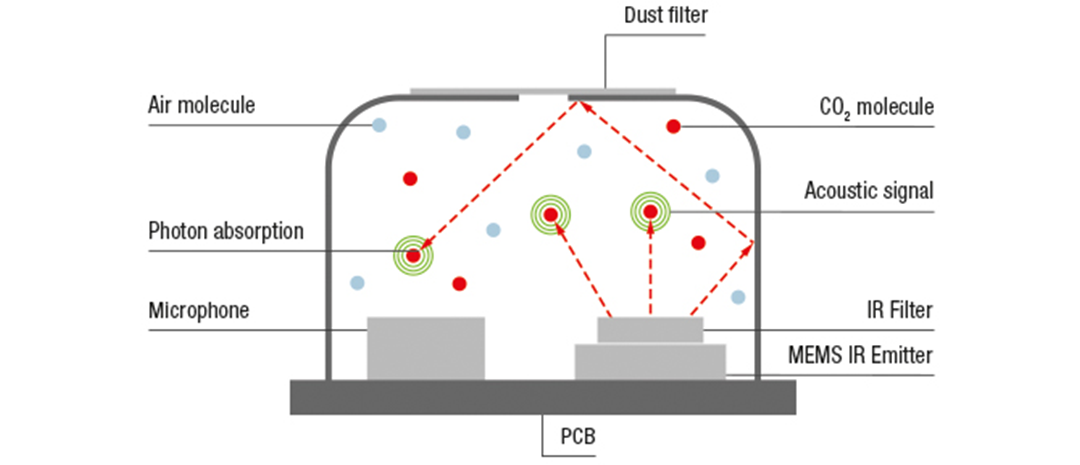

PASens技术基于光声传感原理。借助光声传感原理，可实现CO2传感器的极小型化，且不影响传感器的性能。

窄带光匹配CO2分子的吸收频段被发射到主要闭合的测量元件中。测量元件中的CO2分子吸收部分辐射光，而其他分子则由于发射光的频谱而不能促进吸收。测量元件中的分子越多，吸收的能量就越大。CO2分子的吸收能量主要是分子振动，这导致分子的位移能量增加，由于测量元件封闭，所以元件中的压力增加。通过对光源进行调制，可以定期改变测量元件的压力，并使用麦克风进行测量。因此，麦克风的信号可用来测量测量元件中存在的CO2分子的数量，并可用于计算CO2浓度。
