SparkFun XBee扩展板
SparkFun XBee扩展板提供了一种为Arduino项目添加无线功能的简便方法。该XBee扩展板的外形支持与任何具有Arduino标准占位的开发板进行插配，并可通过XBee模块实现无线通信功能。该XBee扩展板适用于所有XBee模块，包括1系列和2系列、标准版及专业版。
XBee的串行引脚（DIN和DOUT）通过DPDT开关连接。该DPDT开关支持选择UART引脚（D0、D1）或Arduino上的任何数字引脚（默认为D2和D3）。该XBee的DIN和DOUT引脚可执行电平转换。取自Arduino的5V引脚的电源先在板上调节到3.3VDC，然后再传输给XBee。
该XBee扩展板设有若干LED，用于指示电源以及XBee的DIN、DOUT、RSSI和DIO5引脚上的活动状态。该扩展板引出了Arduino的重置按钮，并设有一个9 x 11网格的0.1"孔用于原型设计。
特性
- 可直接安装在Arduino上
- XBee的DIN和DOUT引脚可以连接到UART引脚或Arduino上的任何数字引脚（默认为D2和D3）
- 板载3.3V功率调节和MOSFET电平转换
- 9 x 11网格的0.1英寸间距原型设计孔
- 引出重置按钮的扩展板
- 电源、DIN、DOUT、RSSI和DIO5 LED指示灯

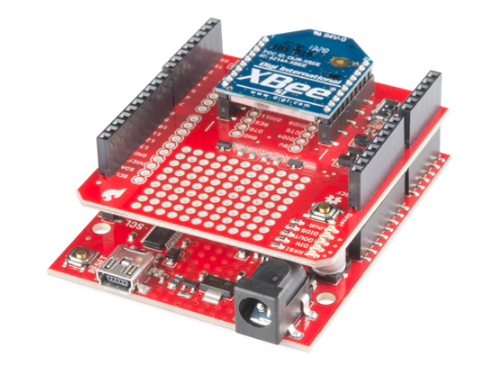

XBee扩展板和Arduino
