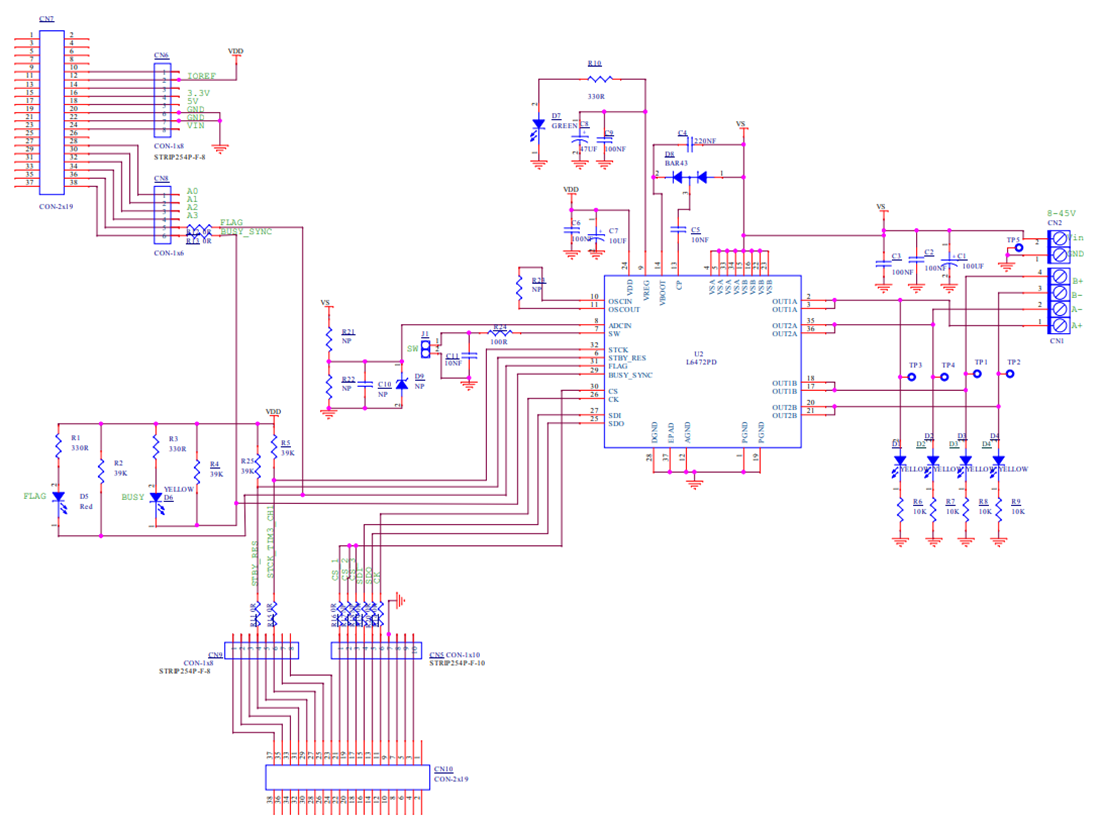

STMicroelectronics EVL6472步进电机驱动器评估板

STMicroelectronics EVL6472步进电机驱动器评估板基于L6472，提供了一套既经济划算又易于使用的解决方案，用于驱动用户应用中的步进电机。L6472器件是一套先进、完全集成的解决方案，适用于驱动微步进两相双极步进电机。它将双路低R_dsON DMOS全桥与精确的片上电流检测电路相结合，实现非耗散电流控制和过流保护。得益于独特的控制系统，可实现真正的1/16微步进。数字控制内核可生成用户定义的运动曲线，并可通过专用寄存器轻松设置加速、速度、减速或目标位置。所有命令和数据寄存器均通过标准5Mbit/s SPI发送。包括用于设置模拟值的那些值（例如电流控制值、电流保护跳变点、死区时间等）。全面的保护功能（热保护、低总线电压、过流保护和电机失速）充分保护L6472器件，可满足电机控制应用最严苛的要求。
