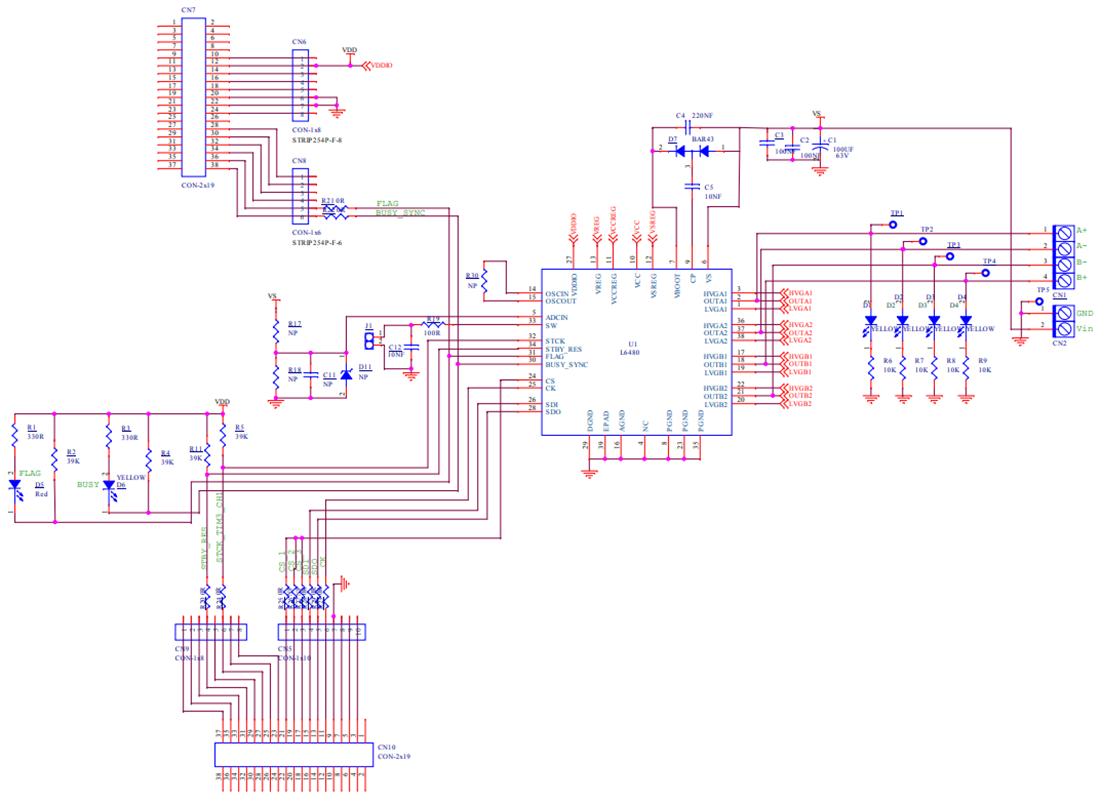

STMicroelectronics EVL6480步进电机驱动器评估板

STMicroelectronics EVL6480步进电机驱动器评估板基于L6480，提供了一套既经济划算又易于使用的解决方案，用于驱动用户应用中的步进电机。L6480器件是一套先进、完全集成的解决方案，适用于驱动微步进两相双极步进电机。它将用于N沟道MOSFET功率级的双路全桥栅极驱动器与嵌入式非耗散过流保护相结合。得益于用于补偿BEMF、总线电压和电机绕组变化的独特电压驱动模式，可实现真正1/128步进分辨率的微步进。数字控制内核可生成用户定义的运动曲线，并可通过专用寄存器轻松设置加速、速度、减速或目标位置。所有命令和数据寄存器均通过标准5Mbit/s SPI发送，包括用于设置模拟值的命令（例如电流控制值、电流保护跳变点、死区时间等）。全面的保护功能（热保护、低总线电压、过流保护和电机失速）充分保护L6480器件，可满足电机控制应用最严苛的要求。
