STMicroelectronics EVSPIN32G02Q1S1 评估板
STMicroelectronics EVSPIN32G02Q1S1评估板是一款基于STSPIN32G0251控制器的三相完整逆变器，该控制器内置一个三相250V栅极驱动器和一个Cortex®-M0 + STM32 MCU。虽然功率级设有STD17NF25 MOSFET,但可以安装任何采用DPAK或PowerFLAT 8x8 HV封装的IGBT或功率MOSFET。该板具有单分流检测拓扑，可以在有传感器或无传感器模式下实施FOC和6步控制算法。该特性支持驱动永磁同步电机 (PMSM) 和无刷直流 (BLDC) 电机。
STMicroelectronics EVSPIN32G02Q1S1兼容15VAC（20VDC）至120VAC（170VDC）宽输入电压范围。它包括一个采用降压配置的VIPER013BLS的电源级，可产生应用所需的+12 V和+3.3 V电源电压。调试和固件配置可通过思特林调试器使用标准STM32工具进行。另外还可提供SWD和UART TX‑RX连接器。
特性
- 输入电压范围：15VAC（20VDC）至120VAC（170VDC）
- 适用于高达300W的应用
- STD17NF25 MOSFET功率级具有以下特性：
- VDS = 250V
- RDS(on) 最大值 = 0.165Ω
- 过流阈值设置为4Apeak
- 单分流电流检测适合用于
- 带传感器或无传感器6步算法
- 有传感器或无传感器单分流矢量 (FOC) 算法
- 双占位，用于IGBT/MOSFET封装（DPAK或PowerFLAT 8x8 HV）
- 智能关断过流保护
- 数字霍尔传感器和编码器输入
- 总线电压检测
- 12V VCC 和3.3V VDD 电源
- 通过 STLINK-V3SET 进行外部连接
- 用户接口简单，带按钮和微调
- 符合RoHS指令
应用
- 住宅和工业冰箱压缩机
- 工业驱动器、泵和风扇
- 空调压缩机和风扇
- 有线电动工具、园林工具
- 家用电器
- 工业自动化

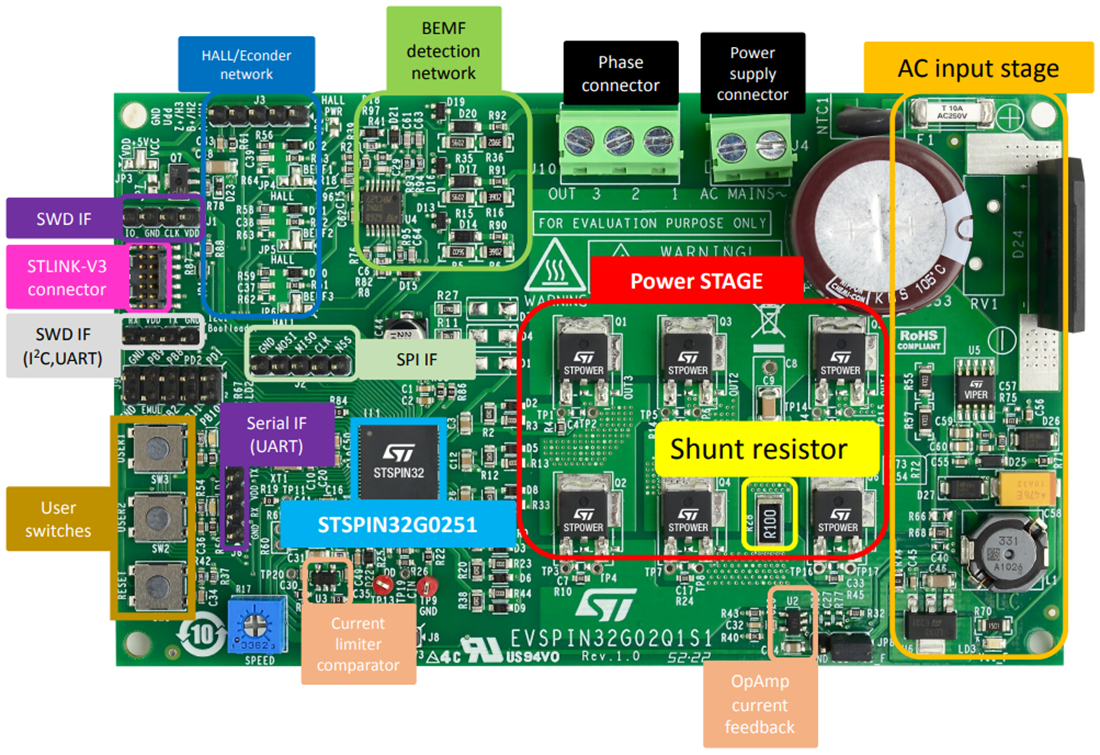

功能块
