STMicroelectronics IIS2DULPX 超低功耗AI加速计
STMicroelectronics IIS2DULPX超低功耗AI加速计是一款其MEMS和ASIC设计为运用尽可能低电源电流的加速计。其特点包括有限状态机 (FSM)、始终开启的抗混叠滤波、具有模拟集线器/Qvar感应通道和自适应自配置 (ASC) 的机器学习核心 (MLC)。FSM和带有ASC的MLC为IIS2DULPX提供了始终可用的出色边缘处理能力,模拟集线器/Qvar传感通道为系统优化度定义了一个全新级别。IIS2DULPX MIPI I3C® 目标嵌入式128级FIFO缓冲区和接口构成一组功能,使该加速计从物料清单、处理或功耗的角度成为系统集成方面的参考。该器件具有用户可选全量程±2g/±4g/±8g/±16g,能够以1.6Hz至800Hz的输出数据传输速率测量加速度。STMicroelectronics IIS2DULPX具有专用的内部引擎,用于处理运动和加速检测,包括自由落体、唤醒、单/双/三击识别、活动/非活动和6D/4D方向。该设备采用小型、薄的塑料焊盘栅格阵列 (LGA) 封装,可确保在-40°C至+105°C的宽幅温度范围内工作。
特性
- 带数字输出的3轴加速计
- 满量程:±2g/±4g/±8g/±16g可编程
- 输出数据速率;1.6Hz至800Hz,带宽高达400Hz
- 高速I2C/SPI/MIPI I3C数字输出接口
- 超低供电电流与低噪声(低至220μg/√Hz)
- 四种工作模式:
- 9.3μA高性能 (HP) 模式,带抗混叠滤波器
- 6.5μA低功耗 (LP) 模式,带抗混叠滤波器
- 3μA超低功耗 (ULP) 模式
- 单次模式
- 嵌入式机器学习内核 (MLC)
- 可编程有限状态机 (FSM)
- 基于传感器处理输出 (FSM/MLC) 的自适应自配置 (ASC)
- 嵌入式数字功能(自由落体、唤醒、单/双/三击识别、活动/非活动、6D/4D定位、高级计步器、步进检测器和计步器、重要运动检测和倾斜检测)
- 嵌入式FIFO,具有多达128个加速计和温度数据样本(或模拟集线器/Qvar)或256个低分辨率加速计数据样本
- 外部时钟输入,实现与多个传感器或控制器的完美同步
- 集成模拟中心/Qvar感应通道
- 嵌入式温度传感器
- 扩展工作温度范围:-40至+105°C
- 电源电压范围
- 独立I/O电源(1.62V至3.6V),用于I2C和SPI接口
- 独立I/O电源(1.08 V至3.6 V扩展范围),用于MIPI I3C 接口
- 2.0mm x 2.0mm x 0.74mm (最大值) LGA 12-lead小型封装
- 高冲击生存率:10000 g
- 符合ECOPACK和RoHS指令
应用
- 工业IoT和工厂自动化
- 资产跟踪
- 便携式医疗保健设备和助听器
- 防篡改设备
- 无线传感器节点
- 电器和机器人
- 运动激活功能

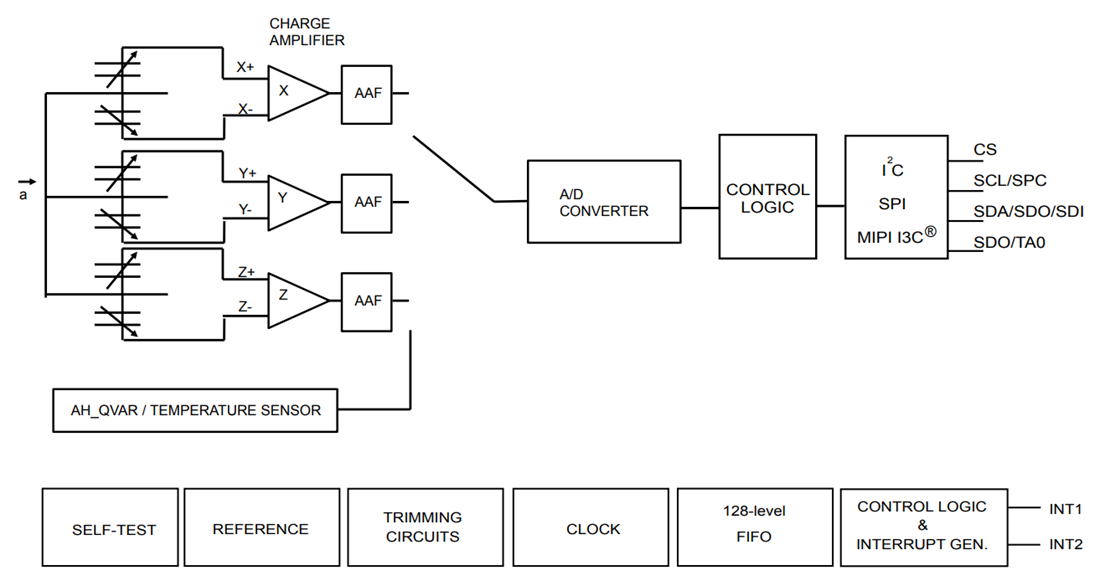

方框图
