STMicroelectronics LDL40 200mA低压差 (LDO) 稳压器
STMicroelectronics LDL40 200mA低压差 (LDO) 稳压器是一款高精度稳压器，设计用于直接连接汽车应用中的汽车电池或工业应用中使用的通用电池。该器件具有高达40V的扩展输入电压，因此能够支持汽车系统中常见的负载突降瞬态。轻负载时具有超低静态电流，延长了不间断待机系统中电池的使用寿命。
该器件通过输入和输出端的小型陶瓷电容实现稳定运行。借助使能逻辑控制功能，STMicroelectronics LDL40可进入关断模式，从而实现低于0.3µA的总电流消耗。该器件还具有热保护特性。该器件采用汽车级、超小尺寸DFN封装，带可湿性侧翼，可最大限度地节省PCB（印刷电路板）设计和AOI（自动光学检测）的空间。
应用
- 符合AEC-Q100 1级标准
- 工作温度范围：-40°C < TJ < 150°C
- 从 3.3 V 到 40 V 的输入电压
- 压差电压（700mV负载下的典型值为200mA）
- 低地电流：2μA（典型值）空载时）
- 输出电压：3.3V、5.0V或ADJ（1.2V至12V）
- 输出电压容差：±2.5%（过热），0.5% (25°C)
- 确保200mA的输出电流
- 固定版本的电源良好
- 逻辑控制电子关断
- 内部电流限制
- 热关断
- 有源输出放电功能
- DFN6 (2mm x 2mm) 可湿性侧翼封装
应用
- EV动力传动系统
- 常开型电池连接应用
- 信息娱乐和仪表板
- ADAS

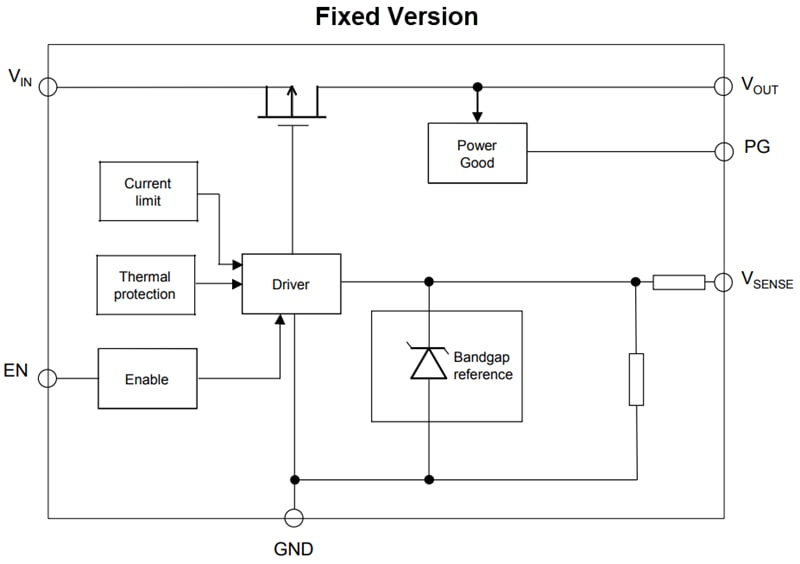

框图
完成您的设计
STMicroelectronics 标准产品
各种可直接替换器件，适用于通用模拟IC、分立元件和串行EEPROM。
