STMicroelectronics LDQ40 250mA低压差 (LDO) 稳压器
STMicroelectronics LDQ40 250mA低压差 (LDO) 稳压器是一款可提供250mA电流的高精度稳压器。它采用SOT23 5L、DFN 2x2 6L封装，可最大限度地节省空间。该器件通过输出端的小型陶瓷电容实现稳定运行。LDQ40具有极低压差、低静态电流和短路保护特性，因此适合用于低功耗电池供电应用。
借助使能逻辑控制功能，STMicroelectronics LDQ40可进入关断模式，从而实现低于0.3µA的总电流消耗。该器件还具有热保护特性。
特性
- 符合AEC-Q100 1级标准
- 工作温度范围：-40°C＜TJ ＜150°C
- 从 3.3 V 到 40 V 的输入电压
- 压差电压（500mV负载下的典型值为250mA）
- 低接地电流（空载时的典型值为2μA）
- 输出电压为1.8V、2.5V、3.3V和5.0V，ADJ为1.2V至12V
- 输出电压容差：±1.5%（过热），0.5% (25°C)
- 保证输出电流：250mA
- 固定版本的电源良好
- 逻辑控制电子关断
- 内部电流限制
- 短路保护
- 热关断
- 有源输出放电功能
- 封装选项
- SOT23-5L、DFN 2x2 6L，用于工业应用
- DFN 2mm x 2mm 6L可湿性侧翼，用于汽车级
应用
- EV动力传动系统
- 常开型电池连接应用
- 信息娱乐和仪表板
- ADAS

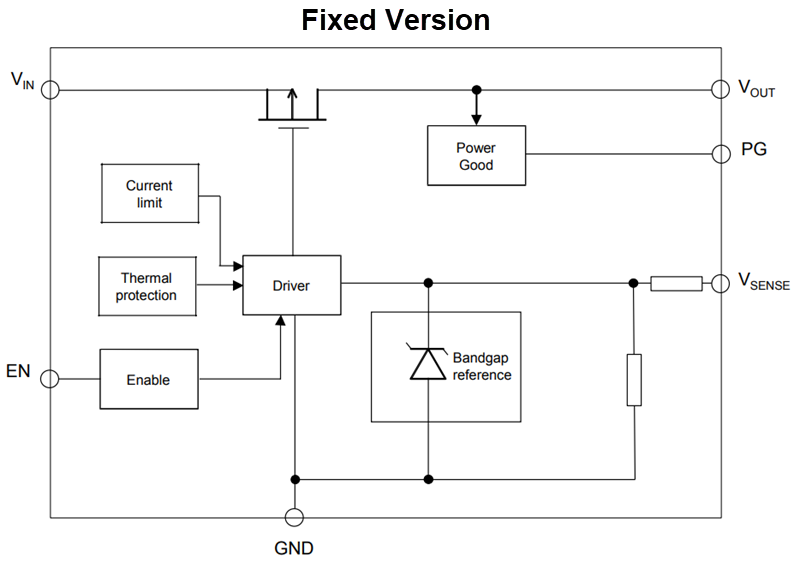

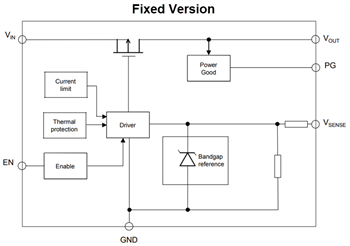

框图
