STMicroelectronics ST25R210通用NFC读卡器

STMicroelectronics ST25R210通用NFC读卡器支持NFC启动器、NFC目标、NFC读卡器和NFC卡仿真操作。高达1.6W的高输出功率可轻松集成到使用小型天线的应用中。该读卡器具有出色的读取范围，并改进了低功耗卡检测 (LPCD)，从而提高了感应唤醒模式下的探测范围。在此低功耗唤醒模式下，系统可检测到标签的接近或移除。该IC包含一个RC振荡器和一个可编程定时器，可在唤醒模式下自动扫描卡片或其他支持NFC的设备，例如智能手表或手机。

该器件的高灵敏度，加上ST噪声抑制接收器 (NSR) 技术的支持，即使在嘈杂的环境中也能确保成功读取。ST25R210产品集成了用于NFC-A/B (ISO14443A/B) 的先进模拟前端 (AFE) 和高集成度的数据帧系统，包括NFC-F (Felica™)、NFC-V (ISO15693) 和NFC-A/NFC-F卡仿真模式的比特率高达212kbps。

STMicroelectronics ST25R210器件通过测量I和Q通道（分别代表天线信号的实部和虚部）来实现远距离和低功耗的卡片检测。这种方法最大限度地降低了功耗。该器件可在很宽的电源（2.7V至5.5V）、环境温度（-40°C至+105°C）及外设I/O电压范围（1.65V至5.5V）内运行。凭借高射频输出功率、低功耗模式和宽电源范围，该器件成为所有NFC应用的理想选择。

这款多用途NFC读卡器采用紧凑型4mm x 4mm 28引脚UQFPN28封装，具备高端性能，支持非接触式交互及多种其他功能，适用于各类终端应用。该读卡器针对消费电子和工业终端产品进行了专门优化。

特性

  • 工作模式
    • 读卡器/写卡器
    • 卡仿真RF通信
  • 读卡器/写卡器
    • NFC-A/ISO/IEC 14443 A，高达848kb/s
    • NFC-B/ISO/IEC 14443 B，高达848kb/s
    • NFC-V/ISO/IEC 15693，高达212kb/s
    • NFC-F/FeliCa，高达424kbit/s
    • 低层模式，用于实现兼容MIFARE Classic®的协议及其他自定义协议（Kovio BC、CTS、B'）
  • RF通信 - 卡仿真
    • NFC-A/ISO/IEC 14443A，106kbit/s
    • NFC-F/FeliCa，212/424kbit/s
  • 电气特性
    • 宽电源电压范围：2.7 V至5.5 V
    • 宽外设通信电源范围：1.65 V至5.5 V
    • 宽环境温度范围：-40°C至+105°C
    • 支持27.12MHz晶振的石英振荡器，启动速度快
  • 主要特性
    • 无源P2P模式
    • NFC论坛通用设备
    • 低功耗电感式卡片检测
    • 带基带通道求和的I/Q解调器
    • 动态功率输出 (DPO) 控制磁场强度，以保持在给定限值内（软件特性）
    • 有源波形整形 (AWS) 可减少过冲和下冲
    • 噪声抑制接收器 (NSR) 支持在嘈杂环境中接收
    • 串行外设接口 (SPI) 高达10Mb/s
    • 可驱动力一个差分天线或两个独立的单端天线
    • TruST25链路

应用

  • 访问控制
  • 阿里罗就绪
  • 符合NFC论坛标准的NFC通用设备
  • 支持WPC Qi带外（OOB）通信及卡片保护的NFC读卡器
  • WPC Ki功率发射器（PTx）通信单元
  • 符合ISO/IEC 14443和ISO15693通用NFC设备
  • FeliCa读写器

其他资源

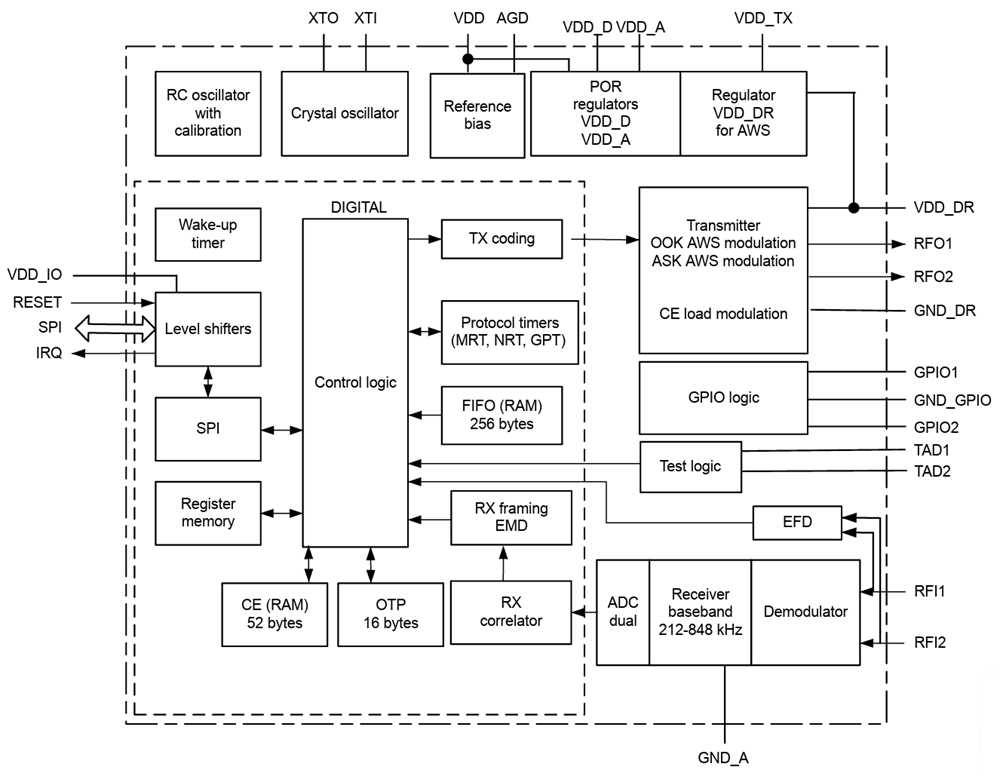

方框图

框图 - STMicroelectronics ST25R210通用NFC读卡器
