STMicroelectronics STM32MP257F-DK 探索套件

STMicroelectronics STM32MP257F-DK探索套件设计作为基于Arm® Cortex® A35和M33的ST STM32MP257FAK3的完整开发和演示平台。该探索套件充分利用了STM32MP2系列微处理器的功能，用户可以使用STM32 MPU OpenSTLinux分布软件（用于主处理器Arm双核Cortex-A35）和STM32CubeMP2软件（用于协处理器Arm Cortex-M33）开发应用程序。

该探索套件包括ST-LINK嵌入式调试工具、LED、按钮、1Gbit/s以太网、一个USB3 USB Type-C® PD、两个堆叠式USB 2.0 HS Type-A和一个LCD LVDS显示连接器。它还包括一个HDMI连接器、一个相机连接器、一张microSD™卡、Wi-Fi® 802.11b/g/n、蓝牙®低功耗v4.1和eMMC。为了扩展STM32MP257F-DK的功能，还提供用于Raspberry Pi® 扩展板的GPIO扩展连接器。

特性

  • STM32MP257FAK3微处理器基于Arm双核Cortex-A35 (1.5GHz) 和Cortex-M33 (400MHz)，采用VFBGA424封装
  • STMicroelectronics电源管理STPMIC25
  • 32-Gbit LPDDR4 DRAM
  • 64-Gbit eMMC v5.1
  • 1-Gbit/s以太网 (RGMII)
  • 板连接器
    • 以太网RJ45
    • 两个堆叠式USB 2.0 HS Type-A
    • USB 3.0 USB Type-C PD
    • microSD™卡支架
    • 双通道MIPI CSI-2® 相机模块扩展连接器
    • HDMI®
    • LVDS
    • GPIO扩展连接器
    • 用于电源备份的VBAT
  • 两个USB 2.0高速
  • USB 3.0超高速PD (DRP/DRD)
  • Wi-Fi 802.11b/g/n
  • 蓝牙低功耗v4.1
  • 四个用户LED
  • 两个用户按钮、一个防篡改按钮和一个重置按钮
  • 唤醒按钮
  • 四个启动引脚开关
  • 板载STLINK-V3EC
    • 调试器，带USB重新枚举功能（虚拟COM端口和调试端口）
    • 通过USB Type-C连接电路板电源（建议连接至5V/3A USB主机端口）
  • 主线开源Linux® STM32 MPU OpenSTLinux分布软件和STM32CubeMP2软件（带示例）
  • Linux® Yocto Project® 、Buildroot和STM32CubeIDE作为开发环境

必要设备

  • 多操作系统支持：Linux 64位
  • USB Type-C转USB Type-C线缆，用于STLINK-V3EC
  • USB Type-A或USB Type-C转USB Type-C线缆，用于USB3.0 USB Type-C连接器

其他资源

硬件说明

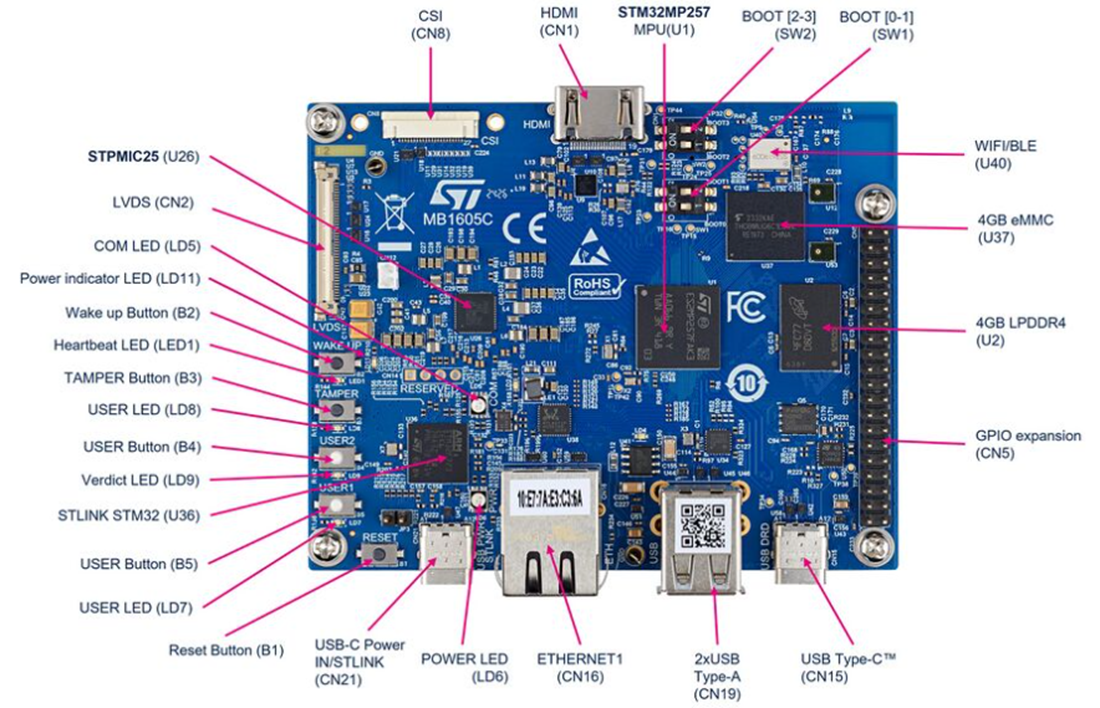

机械图纸 - STMicroelectronics STM32MP257F-DK 探索套件
