STMicroelectronics STUSB4531独立式SINK USB PD控制器
STMicroelectronics STUSB4531独立式SINK USB PD控制器可处理USB Type-C®受电设备。基于存储于内部非易失性存储器中的默认PDO配置，STUSB4531可运行专有算法，无需软件支持（自动运行模式）即可与电源端协商供电协议，使其成为实现大功率自动充电的理想器件，尤其适用于电池乏电的场景。
STMicroelectronics STUSB4531还实现了一种简单的接口（混合模式），以支持具有轻量级外部软件层的全功能应用。
特性
- 最多五个SINK PDO配置文件（固定、可变、PPS）
- 支持静态或动态PDO配置
- 电源配置报告
- 独立式PD堆栈
- 混合软件模式
- 主动式VBUS电压监控
- 集成系统和电缆放电路径
- 集成VBUS开关栅极驱动器 (PMOS)
- 外部Vconn支持
- VBUS短路保护
- AMR = 28V
- 温度范围为-40°C至+105°C
- ESD = 1 kV CDM/4kV HBM
- 认证
- USB Type-C®（2.4版）
- USB供电规范（版本3.2）
- TID：13956
- UC符合性：IEC 62680-1-3:2024/IEC 62680-1-2:2024
应用
- USB micro-B和直流圆形电源接口更换
- VBUS供电、电池供电及外部供电应用
- 机顶盒、摄像机、相机、游戏机、显示器和电视机
- 物联网 (IoT)、无人机、打印机和3D打印机
- 计算机配件和数据集线器
- 配件和电池供电设备
- LED照明和工业
- 医疗保健和手持设备
- 任何Type-C/PD接收设备

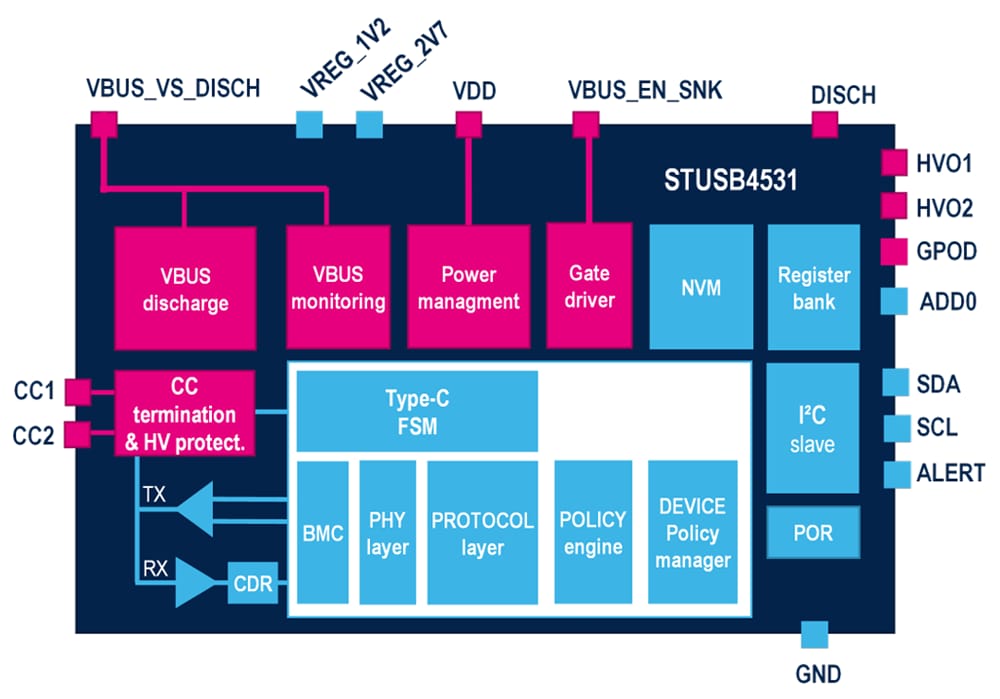

方框图
开发工具
STMicroelectronics EVAL-SCS006V1 参考设计
设计用于从定制电源插头或直流桶式插头快速迁移至USB Type-C®连接器。
STMicroelectronics EVAL-SCS007V1 评估板
基于STUSB4531的即用型USB PD接收器。
完成您的设计
STMicroelectronics 标准产品
各种可直接替换器件，适用于通用模拟IC、分立元件和串行EEPROM。
发布日期: 2025-10-30
| 更新日期: 2026-01-09
