STMicroelectronics A6983I隔离式降压转换器

STMicroelectronics A6983I隔离式降压转换器专门设计用于隔离式降压拓扑。A6983I的一次侧输出电压可进行精确调节,而隔离式二次侧输出则使用给定的变压器比产生。无光耦合器。一次侧灌电流能力高达4.5A(即使在软启动期间),可将能量适当传输到二次侧,并支持跟踪二次侧输出的软启动。控制环路支持峰值电流模式架构,STM A6983I在强制PWM下工作。变压器漏电感产生的390ns消隐时间滤波器振荡使这项解决方案更加稳健。

A6983I采用紧凑型QFN-16(3mm x 3mm)封装,具有内部补偿功能,因此可最大限度地降低设计复杂性和减小器件外形尺寸。开关频率可在200kHz至1MHz范围内进行编程,并具有可选的扩展频谱,以改善EMC。

特性

  • 符合 AEC-Q100
  • 工作温度范围:-40°C至+150°C (TJ)
  • 设计用于隔离式降压拓扑
  • 3.5 V 到 38 V 工作输入电压
  • 可耐受高达40V的负载突降
  • 一次侧输出电压调节,无需光耦合器
  • 拉/灌峰值一次侧电流能力:4.5A
  • 强制PWM运行峰值电流模式架构
  • 消隐时间:390 ns
  • 25 μA 运行静态电流
  • 可编程开关频率:200kHz至1MHz,搭配低ESR电容器可稳定工作,最小2µF
  • 内部补偿网络
  • 关断电流:2µA
  • 内部软启动
  • 使能引脚
  • 过压保护
  • 输出电压排序
  • 热保护
  • 可选扩频,用于改善EMC
  • 电源正常
  • 与外部时钟同步
  • QFN-16 (3 mm x 3 mm) 封装

应用

  • 汽车隔离式IGBT/SiC MOSFET栅极驱动器电源
  • HEV/EV车载充电器(OBC)
  • 电动牵引系统

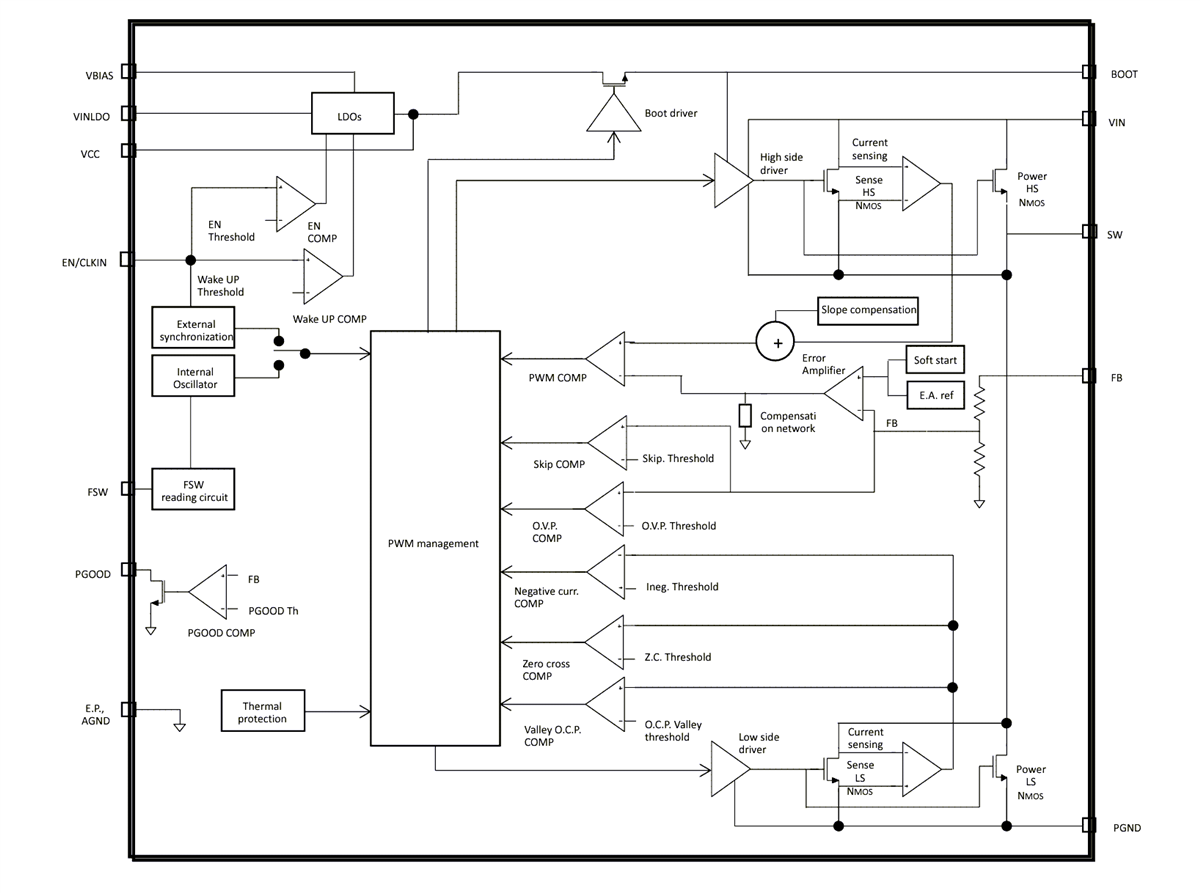

框图

框图 - STMicroelectronics A6983I隔离式降压转换器

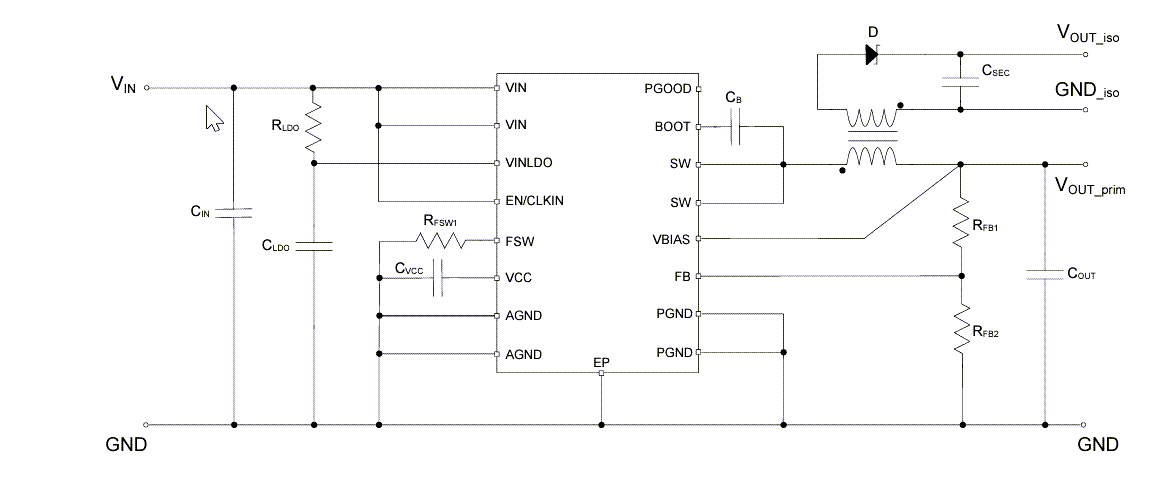

典型应用电路

应用电路图 - STMicroelectronics A6983I隔离式降压转换器

Iso-buck通用示意图

原理图 - STMicroelectronics A6983I隔离式降压转换器
