STMicroelectronics A6984同步降压开关稳压器
STMicroelectronics A6984同步降压开关稳压器提供高达400mA的直流电流，输出电压范围可调节，0.9V起。A6984具有固定的3.3V VOUT，无需外部电阻分压器。低能耗模式 (LCM) 设计用于停车过程中的应用，在提高轻负载下的效率的同时还能控制输出电压纹波。低噪声模式 (LNM) 能令开关频率在整个负载电流范围内保持几乎恒定，可满足汽车音频/传感器等低噪声应用规范。
特性
- 符合AEC-Q100标准
- 400mA直流输出电流
- 4.5V到36V工作输入电压
- 同步整流
- 低能耗模式或低噪声模式
- 100μA IQ，轻负载 (LCM VOUT = 3.3V)
- 13μA IQ-SHTDWN
- 可调fSW (250kHz-600kHz)
- 输出电压可调节，0.9V起
- 具有3.3V VOUT，无需电阻分压器
- VBIAS在轻负载时提高了效率
- 谷值电流限制为350mA
- 恒定导通时间控制方案
- PGOOD开路集电极
- 热关断
应用
- 车身和ADAS应用 (LCM)
- 汽车音响和低噪声应用(LNM)

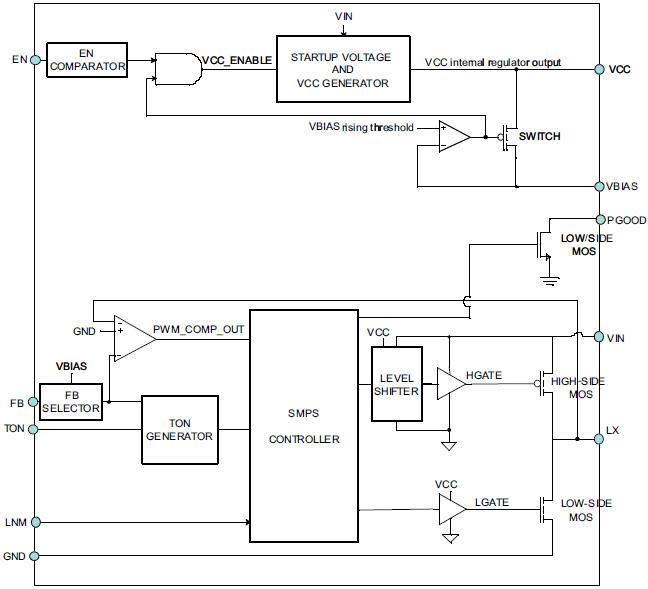

框图
评估板
STMicroelectronics STEVAL-ISA200V1评估板
用于评估采用A6984单片同步降压稳压器的设计。
发布日期: 2017-05-23
| 更新日期: 2022-05-19
