STMicroelectronics ACEPACK™ IGBT模块
STMicroelectronics ACEPACK™ IGBT模块是一系列新型塑料电源模块，设计用于为工业应用提供出色的电源管理解决方案。该模块采用ACEPACK™ 1和ACEPACK™ 2封装，以及集成有先进的沟槽式栅极场终止型技术的转换器逆变器制动器 (CIB) 拓扑和six-pack拓扑。这些ACEPACK IGBT模块采用ACEPACK 1或ACEPACK 2电源模块、集成负温度系数 (NTC) 以及CIB或six-pack拓扑。这些模块适当地采用了最新IGBT技术，将传导损耗和开关损耗降至最低，从而最大限度地提高了效率（多达20kHz）。这些IGBT模块非常适合用于工业电机驱动器、太阳能电池板、焊接和逆变器等应用。
特性
- ACEPACK™ 1和ACEPACK™ 2电源模块：
- 直接结合的铜 (DBC) Cu Al2O3 Cu
- 转换器逆变器制动器 (CIB) 拓扑：
- 1600V阻断电压
- 1200V、25A IGBT和二极管
- 1.95VCE(sat) (IC=25A)
- 快速软恢复二极管

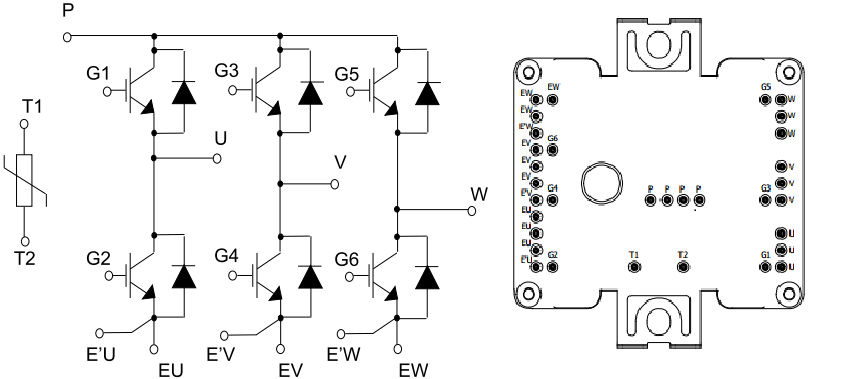

- Sixpack拓扑：
- 1200V、35A IGBT和二极管
- 1.95VCE(sat) (IC=35A)
- 快速软恢复二极管
- 集成NTC
应用
- 逆变器
- 电机驱动器
- 太阳能电池板
- 焊接

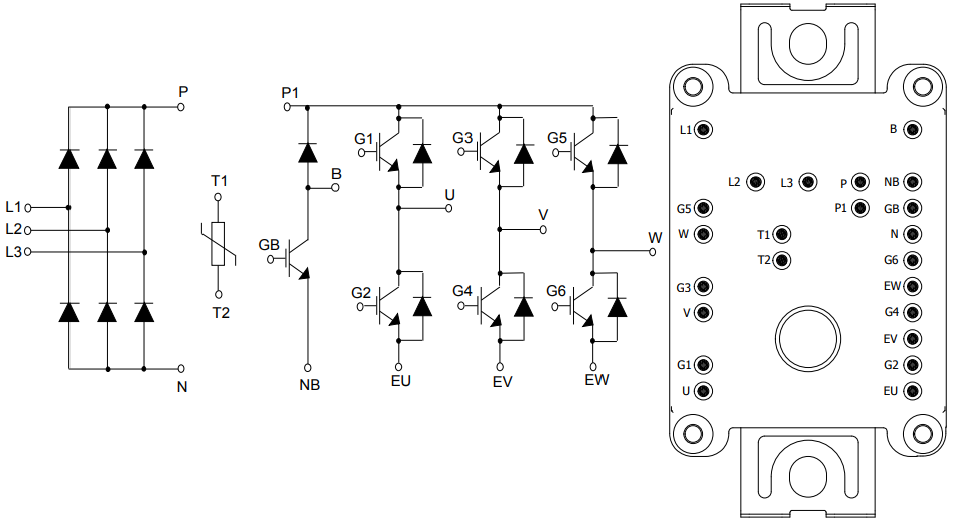

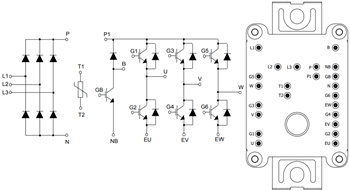

转换器逆变器制动器
视频
发布日期: 2018-01-02
| 更新日期: 2023-01-31
