STMicroelectronics AEK-COM-ISOSPI1 SPI转隔离式SPI加密狗
STMicroelectronics AEK-COM-ISOSPI1 SPI转隔离式SPI加密狗是基于L9963T收发器的器件。该加密狗将SPI信号转换为隔离式SPI信号，并将导线数量从4根减少到2根。ISOSPI协议具有差分通信的特点，有助于提高远程通信的抗噪性和鲁棒性。AEK-COM-ISOSPI1加密狗承载有L9963T收发器，可配置为SPI总线的从机或主机，并支持8位至64位SPI帧。此加密狗可以通过SPI与SPC5、Stellar和STM32微控制器系列连接。AEK-COM-ISOSPI1用于电池管理系统（BMS）和通过SPI协议的隔离通信。
特性
- 承载有L993T收发器
- 通过GPIO或跳线进行主/从配置
- 4个可配置引脚，用于SPI协议
- 2个可配置引脚，用于转换信号（ISOSPI）的幅度和频率
- 尺寸：85mmx30mm
- 属于AutoDevKit生态系统
应用
- 电池管理系统（BMS）
- 采用SPI协议的隔离通信

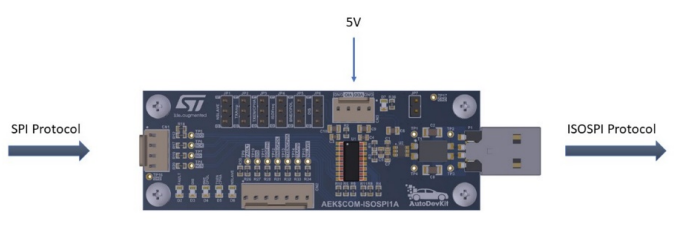

功能框图
原理图
相关产品
STMicroelectronics L9963T汽车SPI转隔离式SPI收发器
设计用于在位于不同电压域的器件之间建立通信桥接器。
