STMicroelectronics AEK-CON-5SLOTS1 5槽AutoDevKit连接器板
STMicroelectronics AEK-CON-5SLOTS1 5槽AutoDevKit连接器板可让开发人员在为复杂的汽车应用进行概念原型创建或设计时节省时间、降低工作量。通过使用SPC5-Studio作为集成开发环境 (IDE)，并在一组功能板上生成自定义固件代码和引脚分配实现了这一点。
AEK-CON-5SLOTS1连接器板设有一系列4x37扩展连接器，支持重新配置ADC、LIN、定时器、DSPI、GPIO以及SPC5x探索控制板连接器上的其他标准外设的引脚分配。借助这些特性，可与具有不同连接器引脚分配的AutoDevKit功能板兼容。
特性
- 在SPC5x探索板上快速轻松地扩展4x37连接器
- 单个母头连接器，用于将电路板插入SPC5x 4x37连接器
- 两个可配置的公头连接器4x37，其引脚可以重新分配以连接不同的功能板
- 两个公头连接器，其输出与4x37连接器相同
- 额外的接地和5V引脚
- 电路板上设有裸露部分，以满足特定应用的需求
- 随附母头对母头跳线组
- 属于AutoDevKit方案
相关产品
STMicroelectronics SPC58ECx 32位微控制器
符合AEC-Q100标准的微控制器，提供较高的吞吐量和低功耗能力。

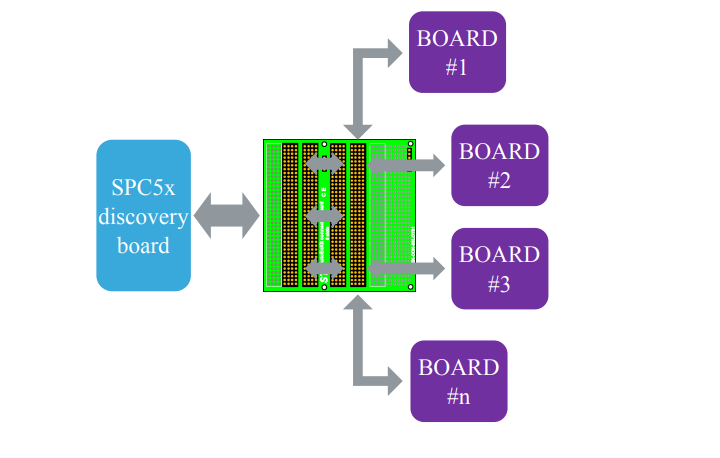

框图
