STMicroelectronics AEK-CON-AFLVIP2自适应连接器板

STMicroelectronics AEK-CON-AFLVIP2自适应前照明连接器板设计用于连接汽车前灯解决方案演示，该演示基于道路几何形状和受车内重量分布影响的倾斜角度，可自动调节近光灯方向。

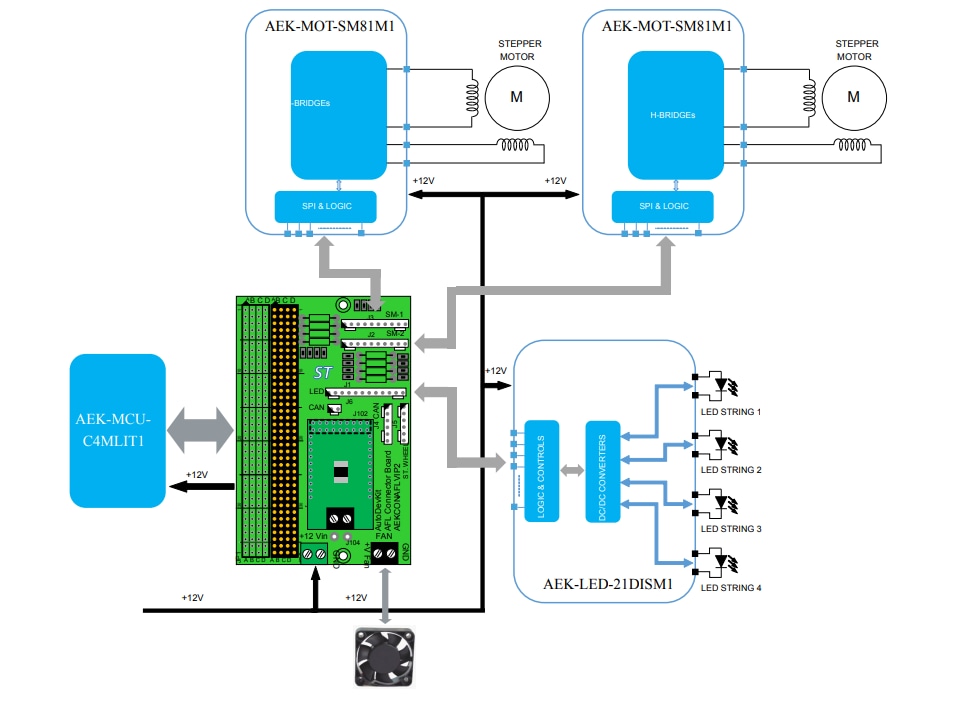

AEK-CON-AFLVIP2连接器板可连接AEK-MCU-C4MLIT1（带有4x37连接器）等MCU探索板，设有两个可控制近光方向（左右和上下）的AEK-MOT-SM81M1步进电机板，以及一个能够为现代前灯组件中包括的不同LED灯供电的AEK-LED-21DISM1 LED驱动器板。AEK-CON-AFLVIP2板还可以连接EV-VNx系列的高侧配电盘，以控制LED前灯的冷却风扇。

AEK-CON-AFLVIP2板属于AutoDevKit计划，支持利用一系列可用的电路板构建和测试各种应用原型。另外还支持使用SPC5-Studio集成开发环境生成专用驱动程序和引脚分配。

特性

设计用于连接以下元件，从而为LED车辆前灯提供完整的自动前灯 (AFL) 调节解决方案：
- 一个MCU板，例如带4x37连接器的AEK-MCU-C4MLIT1
- 两个AEK-MOT-SM81M1步进电机板
- 一个AEK-LED-21DISM1 LED驱动器控制板，带有两个L99LD21 LED驱动器并设有四个独立通道
- 诸如EV-VN7050AS之类的EV-VNx执行器板，用于打开和关闭前灯冷却风扇
