STMicroelectronics AEK-LED-21DISM1 LED驱动器板
STMicroelectronics AEK-LED-21DISM1数控LED驱动器板设计用于按照AutoDevKit计划，打造高亮度汽车LED前照明应用。该驱动器板可通过两个嵌入式L99LD21柔性LED驱动器来控制四个LED灯串，另外还设有一个高效升压控制器和两个嵌入式降压转换器。
每个L99LD21 LED驱动器均具有升压控制器部分，该部分集成了用于外部N通道MOSFET的大电流栅极驱动器，并为两个集成的降压转换器提供恒定的输出电压。可以借助升压控制器将两个器件堆叠，从而在大功率应用中实现双相运行，另外还可利用交错模式改善输入电流纹波和电流负载共享。降压转换器集成了由自举电路驱动的N通道MOSFET。
AEK-LED-21DISM1 LED驱动器板通过12引脚公头连接器与外部微控制器进行SPI通信。该板还具有在L99LD21驱动器中实现的特殊的Limp Home模式，可确保定期监视与MCU的活动通信。AutoDevKit库扩展可用于SPC5-Studio开发环境，以安装可立即与SPC5系列MCU兼容的主板固件驱动程序。
AEK-LED-21DISM1数控LED驱动器板非常适合用于各类汽车照明应用，包括远光灯和近光灯、日间行车灯、转向指示灯、位置灯、侧标志灯和雾灯。
特性
- 两个嵌入式L99LD21大功率LED驱动器，能够为四个独立通道供电
- 每通道输出电流高达1.69A
- 输入工作电压范围为5.5V至24V
- 针对输出短路和开路负载、过温和电池欠压的保护和诊断特性
- 可通过SPI编程，实现准确的LED电流设置
- 支持汽车Limp-Home模式
- 电路板尺寸：81mm x 100mm，最大元件高度：11mm
- 符合WEEE标准和RoHS指令
- 所有ST元件均符合汽车标准
- 电路板按照AutoDevKit计划设计
相关产品
STMicroelectronics L99LD01 高效恒流 LED 驱动器
适用于汽车应用的完整恒流直流-直流转换器 LED 驱动器。
STMicroelectronics SPC58ECx 32位微控制器
符合AEC-Q100标准的微控制器，提供较高的吞吐量和低功耗能力。
相关开发工具
STMicroelectronics AEK-CON-AFLVIP2自适应连接器板
设计用于连接可自动调节近光灯方向的汽车前灯解决方案演示。
STMicroelectronics AEK-CON-BSPOTV1连接器板
设计用作盲点教育工具执行器和负载的连接器板。

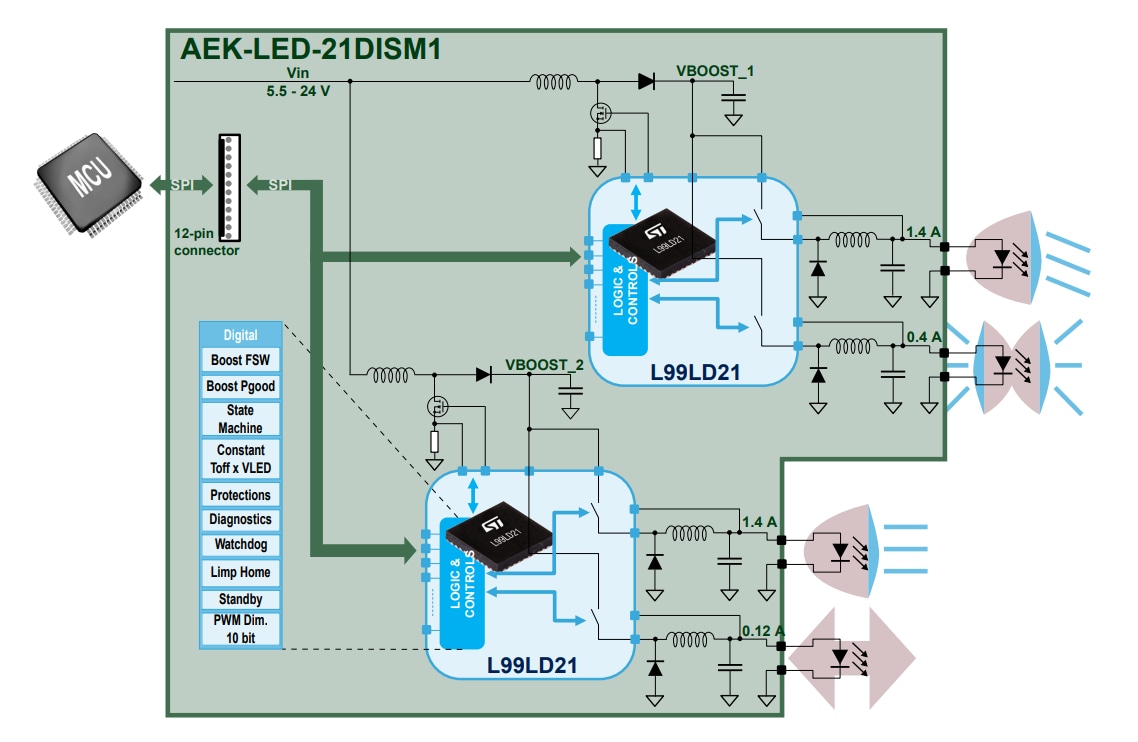

框图
