STMicroelectronics AEK-POW-BMS63EN汽车BMS评估板

STMicroelectronics AEK-POW-BMS63EN汽车电池管理系统 (BMS) 评估板基于L9963E收发器，设计用于混合动力和全电动汽车。 此评估板可处理1至31个锂离子电池节点。每个节点管理4至14个电池单元，电压范围为48V至800V。AEK-POW-BMS63EN评估板提供一个精细的监控网络，用于检测每个电池单元的电流、电压和温度。该检测功能有助于了解每个电池单元的充电状态（SOC），从而了解所有电池组的SOC。节点。每个节点管理4至14个电池单元，电压范围为48V至800V。AEK-POW-BMS63EN评估板用于电动出行、家用电池蓄能器和电池管理系统 (BMS)。

AEK-POW-BMS63EN评估板在集中式和双接入环形菊花链拓扑结构中工作。在集中式菊花链配置中，一系列BMS通过连接AEK-POW-BMS63EN隔离式ISOLport的单一收发器连接到微控制器单元（MCU）板。双环接入配置是通过增加另一个收发器实现，使之成为双向通信。副环用作主环出现故障时的备份。AEK-POW-BMS63EN评估板的尺寸为100mm x 76mm，包含在AutoDevKit生态系统中。

特性

  • 安装 L9963E 锂离子电池监视和保护芯片
  • 对每个电池单元和整个电池节点进行电压监测
  • 每个电池单元的电压、电流和温度检测
  • 5个GPIO，作为NTC连接温度传感器
  • L9963E上设有NTC，用于检测芯片温度
  • 属于AutoDevKit生态系统
  • 尺寸：100 mm x 76 mm

应用

  • BMS
  • 电动出行
  • 家用电池蓄能器

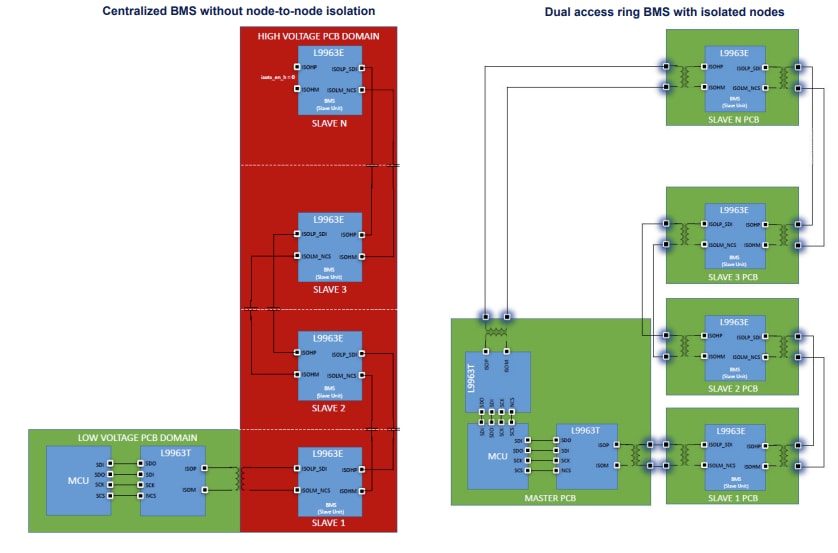

框图

框图 - STMicroelectronics AEK-POW-BMS63EN汽车BMS评估板
