STMicroelectronics AEK-POW-LDOV02J评估板

STMicroelectronics AEK-POW-LDOV02J评估板基于L99VR02J汽车线性稳压器，设计具有可配置的输出电压。该板具有八个可选固定输出电压（0.8V、1.2V、1.5V、1.8V、2.5V、2.8V 3.3V和5V），负载电流能力高达500mA。AEK-POW-LDOV02J评估板包括使能引脚、复位、看门狗、带输出过压检测的高级热警告以及快速输出放电功能。该评估板的工作温度范围（TJ）为-40°C至175°C，适用于高温环境下的电子应用。典型应用包括微控制器电源、汽车显示器驱动器、传感器和信息娱乐处理器。

特性

  • 保护和诊断功能：
    • 支持引脚
    • 重置
    • Watchdog
    • 可编程短路输出电流（Ishort）
    • 高级热警告，具有输出过压检测功能
    • 快速输出放电
  • 可选固定输出电压：0.8V、1.2V、1.5V、1.8V、2.5V、2.8V、3.3V和5V
  • 负载电流能力：高达500mA

应用

  • 微控制器电源
  • 汽车显示器驱动器
  • 传感器
  • 信息娱乐处理器

框图

框图 - STMicroelectronics AEK-POW-LDOV02J评估板

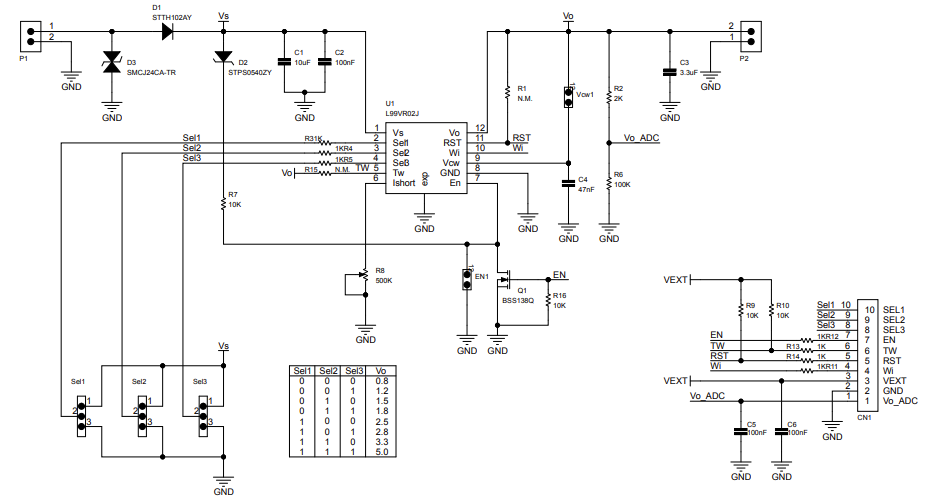

原理图

原理图 - STMicroelectronics AEK-POW-LDOV02J评估板
