STMicroelectronics ALED7709汽车LED驱动器

STMicroelectronics ALED7709汽车LED驱动器符合AEC-Q100 1级标准，将升压/SEPIC控制器和四个低侧恒流消弧器集成在一起。STMicroelectronics ALED7709设计用于驱动高亮度LED灯串。开关转换器部分为LED灯串提供电源轨，其值不断优化，实现最大效率。升压/SEPIC控制器支持外部同步和扩频。

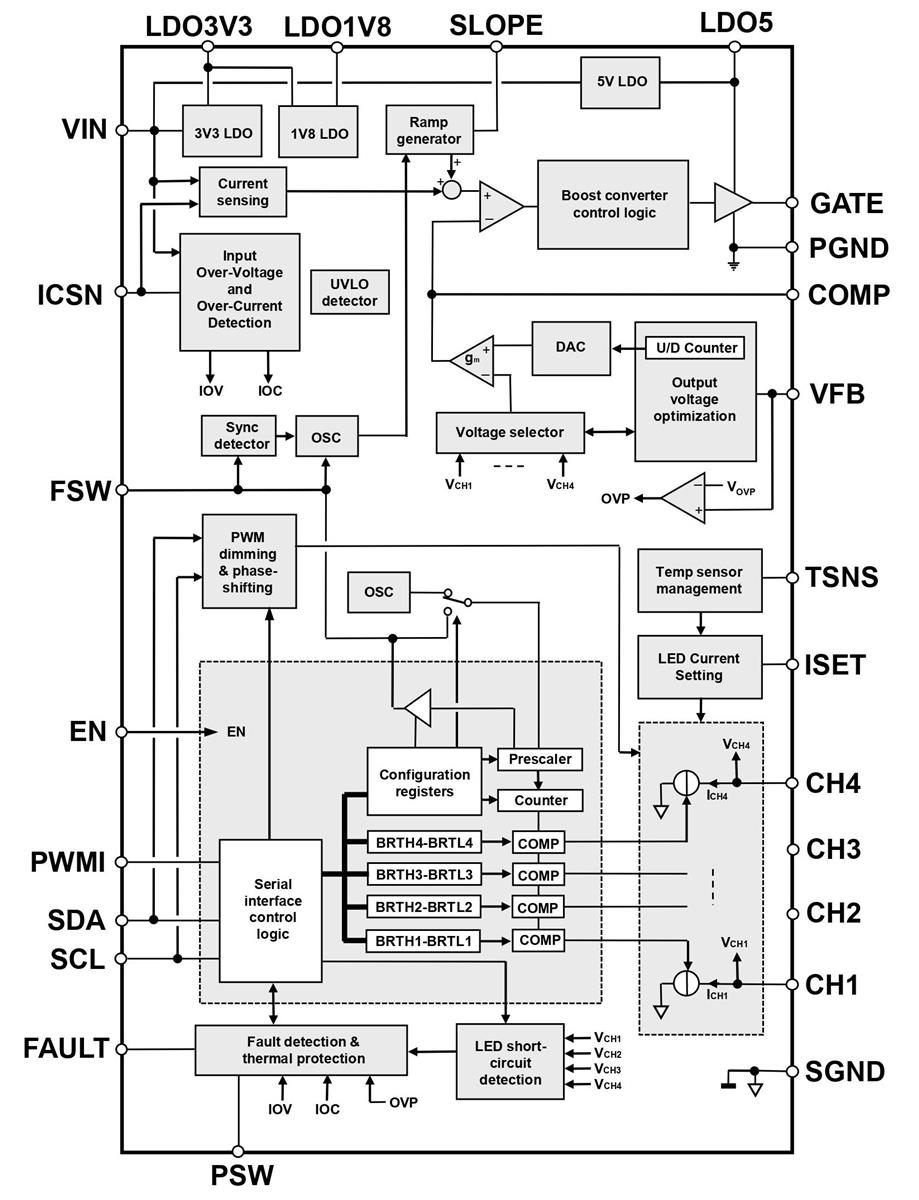

特性

符合AEC-Q100 1级标准
- 工作温度范围：-40°C < TJ < 150°C
工作输入电压范围：4.5V至42V
- 负载突降耐受高达60V（24V电池）
- 支持低至4V电源电压的电池启动事件
通过PWMI和I²C接口同时或专门控制
开关控制器部分
- 低关断电流ISHDN < 15µA
- 固定频率峰值电流模式控制器
- 逐周期电源开关OCP
- 可调开关频率（250kHz至2.2MHz），带可选扩频
- 支持同步升压和SEPIC拓扑
- 线路开关控制，可实现待机节能和浪涌电流保护
- 输入过压和输出短路保护

LED灯串控制部分
- 4个40V额定恒流输出
- 每通道可调节高达200mA
- 输入电流精度：±2%（典型值）
- 混合PWM和模拟调光
- 调光频率：100Hz至12.8kHz
- 调光比：10000:1（100Hz时）
- LED温度传感器 (NTC) 管理
- 可选通道相移和可调节上升/下降时间，用于降低EMI
- 开路通道，LED短路检测
- ALED7709A和ALED7709B两种型号可供选择
