STMicroelectronics ASM330LHB汽车级6轴惯性模块
STMicroelectronics ASM330LHB高精度汽车级6轴惯性模块是一款系统级封装器件，配备三轴数字加速度计和三轴数字陀螺仪。根据ISO26262:2018标准认证的安全手册和软件库，旨在支持利用ASM330LHB开发应用，并满足ASIL-B要求。
STM ASM330LHB符合AEC-Q100标准，通过专用MEMS生产流程实现工业化，以满足汽车可靠性标准。所有部件均经过关于温度的彻底测试，以确保达到最高质量。这些传感元件采用ST专有的微加工工艺制造而成。同时，IC接口采用CMOS技术设计，可实现专用电路的设计，该电路经过微调，以更好地匹配传感元件的属性。
ASM330LHB包括高达±2/±4/±8/±16g的满量程加速范围，具有宽角速率范围（±125/±250/±500/±1000/±2000/±4000dps），适合用于各种汽车应用。该器件支持双工作模式：高性能模式和低功耗模式ASM330LHB的所有设计方面均经过优化，以实现出色的输出稳定性、超低噪声以及完整的数据同步到辅助应用的优势，如航位推算和传感器融合。
ASM330LHB采用14引脚塑料焊盘栅格阵列 (LGA) 封装，扩展温度范围高达+105°C。
特性
- 符合AEC-Q100标准
- 扩展温度范围：-40°C至+105°C
- 内置补偿，无论温度如何变化都非常稳定
- 兼容Android
- 加速度计用户可选择满量程（高达±16g）
- 扩展陀螺仪范围：±125dps至±4000dps
- 双工作模式 - 高性能模式和低功耗模式
- I2C、MIPI I3CSM和SPI串行接口
- 六通道同步输出，提高航位推算算法的准确度
- 可编程有限状态机
- 机器学习内核
- 智能可编程中断
- 提供嵌入式3kB FIFO，用于主机处理器负载不足
- ECOPACK，符合RoHS指令
应用
- 卫星精确定位
- 车联网（V2X）
- ADAS系统
- 主动悬架
- 雷达、激光雷达和相机数字稳定
- 车门/行李箱模块
- 运动激活功能

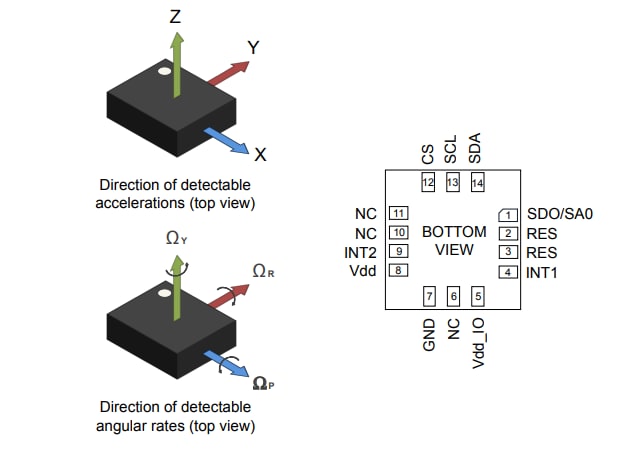

引脚连接
